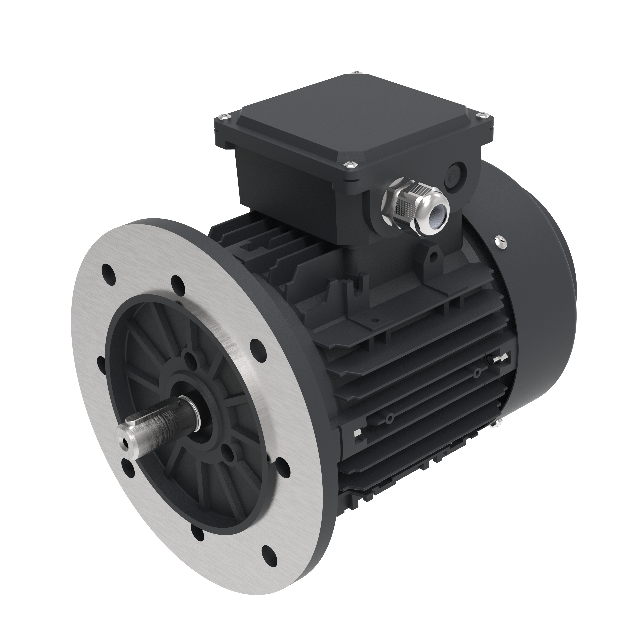

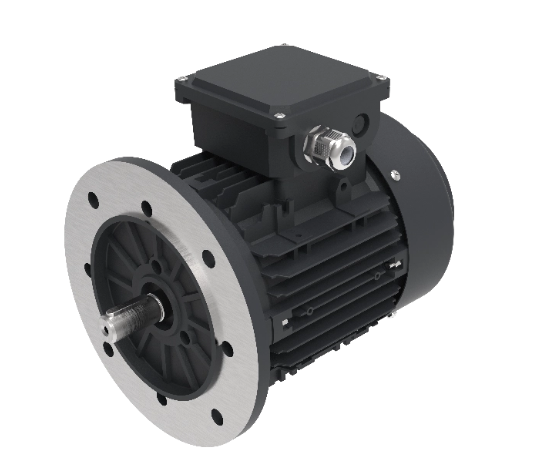

มอเตอร์ T71EC EC เป็นมอเตอร์ EC ขนาดกะทัดรัดที่สุดในซีรีส์ T สร้างขึ้นบนเฟรม IEC 71 ด้วยเส้นผ่านศูนย์กลางเฟรมประมาณ 139 มม. และความยาวโดยรวม 249 มม. ให้กำลัง 0.45 kW ที่ 3600 rpm ภายในพื้นที่ที่ออกแบบมาสำหรับการติดตั้งที่มีพื้นที่จำกัด เนื่องจากเป็นมอเตอร์ซิงโครนัสแม่เหล็กถาวร EC (ควบคุมจากภายนอก) จึงทำงานร่วมกับไดรฟ์ความถี่แปรผันภายนอก (VFD) ช่วยให้ผู้ประกอบระบบสามารถเลือกแบรนด์ไดรฟ์ที่ต้องการและกำหนดค่าการตั้งค่ามอเตอร์หลายตัวจากยูนิตไดรฟ์ตัวเดียว มอเตอร์ยอมรับอินพุต 1 เฟส 200-277 V ที่ 50/60 Hz เหมาะสำหรับที่อยู่อาศัยและอาคารพาณิชย์ขนาดเล็กที่ไม่มีไฟ 3 เฟส
รายการ | ค่า |
|---|---|
แรงบิดสูงสุด | 1.2 นิวตันเมตร |
กำลังไฟพิกัด | 0.45 กิโลวัตต์ @ 3600 รอบต่อนาที |
ช่วงความเร็ว | 600-3600 รอบต่อนาที |
กำลังไฟฟ้าเข้า | 200-277 V, 50/60 เฮิรตซ์, เฟสเดียว |
จัดอันดับปัจจุบัน | 3.2 A @ 3600 รอบต่อนาที |
ประสิทธิภาพ | 87.6% @ 3600 rpm (ประสิทธิภาพรวมของระบบ รวมถึงการสูญเสีย VFD) |
ระดับการป้องกัน | IP55 (อัพเกรดเป็น IP66) |
ฉนวน/หน้าที่ | ฉนวนคลาส F/B, หน้าที่ต่อเนื่อง S1 |
อุณหภูมิแวดล้อม | -25°ซ ถึง +40°ซ |
วิธีการทำความเย็น | TEAO ความเร็วลมขั้นต่ำ 1 m/s |
การติดตั้ง | มาตรฐาน B3; B5 / B14 เป็นตัวเลือก; เท้าที่ถอดออกได้ |
ส่วนต่อขยายเพลา | เส้นผ่านศูนย์กลาง 14 มม. ความยาวเพลา 22 มม. รูกุญแจ 5 มม |
การรับรอง | CE/ETL |
มอเตอร์ T71EC EC ทำงานในช่วงความเร็ว 600 ถึง 3600 รอบต่อนาที ทำให้สามารถขับเคลื่อนใบพัดเส้นผ่านศูนย์กลางขนาดเล็กในชุดฟอกอากาศ ระบบอากาศบริสุทธิ์ และพัดลมระบายความร้อนในตู้ เฟรม IEC 71 เป็นเฟรมที่มีขนาดเล็กที่สุดในแพลตฟอร์ม T Series EC
ที่จุดปฏิบัติงานที่กำหนดที่ 3600 รอบต่อนาที มอเตอร์ T71EC EC บรรลุประสิทธิภาพรวมของระบบที่วัดได้ที่ 87.6% รวมถึงการสูญเสีย VFD ด้วย แพลตฟอร์ม EC ซึ่งใช้ T71EC นั้นมีระดับประสิทธิภาพการใช้พลังงาน IE5+ โดยมีประสิทธิภาพเฉพาะมอเตอร์ของแพลตฟอร์มตั้งแต่ 90% ถึง 96%
มอเตอร์ T71EC EC ยอมรับอินพุต 200-277 V เฟสเดียว ซึ่งช่วยลดความจำเป็นในการใช้โครงสร้างพื้นฐานด้านพลังงานสามเฟสในโครงการปรับปรุงและการติดตั้งแบบกระจาย เช่น HVAC ในที่พักอาศัย และการระบายอากาศเชิงพาณิชย์ขนาดเล็ก
การออกแบบซิงโครนัสแม่เหล็กถาวรไม่ใช้แปรงหรือส่วนประกอบสับเปลี่ยนที่สวมใส่ได้ ช่วยลดความต้องการการบำรุงรักษาตามกำหนดเวลาเมื่อเปรียบเทียบกับมอเตอร์กระแสตรงแบบมีแปรงถ่านและมอเตอร์ AC แบบขั้วสีเทา
มอเตอร์ T71EC EC มาพร้อมกับการติดตั้งแบบเท้าเหยียบ B3 เป็นมาตรฐาน โดยมีการติดตั้งหน้าแปลน B5 และ B14 เป็นตัวเลือก ฐานสามารถถอดออกได้เพื่อรองรับการรวมเข้ากับกล่องหุ้มแบบกำหนดเองได้อย่างยืดหยุ่น ขนาดการติดตั้งทั้งหมดเป็นไปตามมาตรฐานเฟรม IEC 71 ทำให้ T71EC สามารถเปลี่ยนมอเตอร์ AC เฟรม IEC 71 ที่มีอยู่โดยตรงในโครงการปรับปรุงการประหยัดพลังงานโดยไม่ต้องใช้แผ่นอะแดปเตอร์
ส่วนต่อขยายเพลามีเส้นผ่านศูนย์กลาง 14 มม. ความยาว 22 มม. และรูสลัก 5 มม. โดยมีรูเกลียว M5 ที่ปลายเพลา ความสูงของศูนย์กลางเพลาคือ 71 มม. และระยะห่างรูตีนผีคือ 112 มม. มอเตอร์มาพร้อมกับสายไฟยาว 1.5 ม. และสายควบคุม 1.5 ม. เป็นมาตรฐาน และมีภาพวาดการติดตั้ง 2D/3D ตามคำขอ
มอเตอร์ T71EC EC ใช้การระบายความร้อนแบบ TEAO (Totally Enclosed Air Over) ซึ่งต้องการความเร็วลมขั้นต่ำ 1 เมตร/วินาทีเหนือพื้นผิวมอเตอร์ มีระดับการป้องกัน IP55 เป็นมาตรฐาน สามารถอัปเกรดเป็น IP66 ได้ ช่วงอุณหภูมิแวดล้อมการทำงานมาตรฐานคือ -25°C ถึง +40°C; มีรุ่นที่กำหนดเองสำหรับอุณหภูมิที่อยู่นอกช่วงนี้
มอเตอร์ T71EC EC ได้รับการออกแบบมาเพื่อการใช้งานพัดลมและโบลเวอร์ที่มีพื้นที่จำกัด รวมถึงอุปกรณ์ฟอกอากาศ ระบบระบายอากาศบริสุทธิ์ พัดลมระบายความร้อนในตู้ พัดลม HVAC ขนาดเล็ก และอุปกรณ์ระบายอากาศเชิงพาณิชย์แบบเบา ขนาดการติดตั้งมาตรฐาน IEC ยังรองรับการปรับปรุงการประหยัดพลังงานแทนที่มอเตอร์เหนี่ยวนำ AC เฟรม IEC 71 ที่มีอยู่
มีการปรับแต่งแบบเต็มมิติ รวมถึงแรงดันไฟฟ้า ความเร็ว เส้นผ่านศูนย์กลางเพลา วิธีการติดตั้ง วิธีการควบคุม ความยาวสายเคเบิล และประเภทคอนเนคเตอร์ ให้บริการการผลิตแบบ OEM แก่ลูกค้าอุตสาหกรรมและลูกค้าองค์กร สามารถระบุยี่ห้อตลับลูกปืนได้ตามความต้องการของลูกค้า
มอเตอร์ EC ต้องใช้ไดรฟ์ความถี่แปรผันภายนอก (VFD) ในการทำงาน โดยมีกำลังแพลตฟอร์มสูงสุด 30 kW มอเตอร์ ECI มี VFD รวมอยู่ในโครงมอเตอร์ โดยมีกำลังแพลตฟอร์มสูงสุด 5 kW T71EC เป็นมอเตอร์ EC และต้องจับคู่กับ VFD ภายนอก
ไม่ มอเตอร์ T71EC EC เป็นมอเตอร์ประเภท EC ที่ต้องใช้ VFD ภายนอก ผู้ประกอบระบบอาจเลือกแบรนด์ VFD ที่ต้องการ และสามารถกำหนดค่า VFD หนึ่งตัวเพื่อขับเคลื่อนมอเตอร์ T71EC หลายตัวได้
ใช่. ขนาดการติดตั้งมอเตอร์ T71EC EC เป็นไปตามมาตรฐานเฟรม IEC 71 รวมถึงการติดตั้งขาตั้ง B3 ที่มีระยะห่างรูตีนผี 112 มม. และความสูงตรงกลางเพลา 71 มม. สามารถเปลี่ยนมอเตอร์ AC เฟรม IEC 71 ได้โดยตรงโดยไม่ต้องใช้แผ่นอะแดปเตอร์ หากติดตั้ง VFD ภายนอก
การรับประกันคือ 12 เดือนนับจากวันที่ได้รับสินค้าสำหรับการสั่งซื้อภายในประเทศ และ 18 เดือนนับจากวันที่จัดส่งสำหรับการสั่งซื้อจากต่างประเทศ มอเตอร์ T71EC EC มีใบรับรอง CE และ ETL และจำหน่ายให้กับตลาดในยุโรป อเมริกาเหนือ อเมริกาใต้ และออสเตรเลีย
