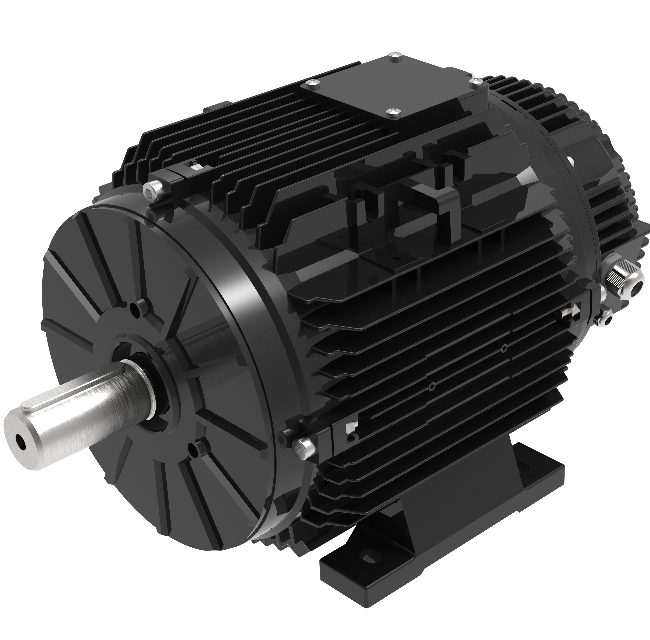

มอเตอร์ EC ขับเคลื่อนในตัว T132ECI เป็นรุ่นแรงบิดสูงของกลุ่มผลิตภัณฑ์ T Series ECI โดยผสมผสานมอเตอร์ซิงโครนัสแม่เหล็กถาวร (PMSM) เฟรม IEC 132 เข้ากับไดรฟ์ความถี่แปรผันที่รวมอยู่ในโครงมอเตอร์ ทำให้ไม่จำเป็นต้องใช้ตู้ไดรฟ์ภายนอก สายเคเบิลมอเตอร์ที่มีฉนวนหุ้ม หรือการเดินสายไฟไดรฟ์แยกต่างหาก รุ่นตัวแทนให้แรงบิดพิกัด 35 N·m ในช่วงแรงบิดคงที่ 100-900 rpm และ 3.3 kW ที่ 900 rpm ดังนั้นพัดลมที่มีเส้นผ่านศูนย์กลางขนาดใหญ่จึงสามารถขับเคลื่อนโดยตรงโดยไม่ต้องใช้กระปุกเกียร์หรือสายพาน เป็นไปตามประสิทธิภาพ IE5 ตาม IEC 60034-30-1 บันทึกประสิทธิภาพระบบสูงสุด 88.3% ที่ 900 รอบต่อนาที รวมถึงการสูญเสียไดรฟ์ และทำงานจากการจ่ายไฟ 3 เฟส 360-460 V, 50/60 Hz
รายการ | ค่า |
|---|---|
ช่วงพลังงาน | 1.63-3.54 กิโลวัตต์ (เฟรม IEC 132) |
พิกัดแรงบิด (ตัวแปรตัวแทน) | 35 น.ม |
กำลังไฟพิกัด (ตัวแปรตัวแทน) | 3.3 กิโลวัตต์ @ 900 รอบต่อนาที |
กำลังไฟฟ้าเข้า | 360-460 V, 50/60 เฮิรตซ์, สามเฟส |
ช่วงความเร็ว | 100-900 รอบต่อนาที |
ประสิทธิภาพ | สูงถึง 88.3% @ 900 rpm (ประสิทธิภาพรวมของระบบ รวมถึงการสูญเสียไดรฟ์) |
ระดับประสิทธิภาพพลังงาน | IE5 (IEC 60034-30-1) |
ระดับการป้องกัน | IP55-IP66 |
โหมดการควบคุม | Modbus RS485, 0-10 โวลต์, PWM |
ฟังก์ชั่นการป้องกัน | กระแสไฟเกิน, การอุดตันของโรเตอร์, การสูญเสียเฟส, อุณหภูมิ IPM เกิน, การสตาร์ทลมแบบย้อนกลับ |
อุณหภูมิแวดล้อม | -25°ซ ถึง +40°ซ |
วิธีการทำความเย็น | TEAO ความเร็วลมขั้นต่ำ 3 m/s |
การติดตั้ง | มาตรฐาน B3; B5 / B14 เป็นตัวเลือก; เท้าที่ถอดออกได้ |
ส่วนต่อขยายเพลา | เส้นผ่านศูนย์กลาง 38 มม |
การรับรอง/การรับประกัน | CE / ETL; 12 เดือน (18 เดือนในต่างประเทศ) |
T132ECI ให้แรงบิดพิกัด 35 N·m ตั้งแต่ 100 ถึง 900 รอบต่อนาที ทำให้สามารถติดตั้งใบพัดตามแนวแกนหรือแรงเหวี่ยงที่มีเส้นผ่านศูนย์กลางขนาดใหญ่เข้ากับเพลาได้โดยตรง วิธีนี้จะขจัดกระปุกเกียร์หรือสายพานที่ใช้ในขบวนพัดลมทั่วไป และลดจำนวนชิ้นส่วนที่สึกหรอ
ที่ 900 รอบต่อนาที มอเตอร์บันทึกประสิทธิภาพรวมของระบบสูงสุด 88.3% โดยวัดที่จุดพิกัดรวมถึงการสูญเสียของไดรฟ์ หน้าที่ความเร็วต่ำและโหลดสูงคือจุดที่มอเตอร์เหนี่ยวนำกระแสสลับแสดงประสิทธิภาพต่ำสุด T132ECI จัดอยู่ในประเภท IE5 ภายใต้ IEC 60034-30-1 ในช่วงนี้
ด้วยไดรฟ์ในตัว มอเตอร์แต่ละตัวต้องใช้กำลังไฟและสายเคเบิลควบคุมหนึ่งเส้น ยอมรับการควบคุม 0-10 V, PWM และ Modbus RS485 และมอเตอร์หลายตัวสามารถใช้บัส RS485 ร่วมกันเพื่อควบคุมกลุ่มการระบายอากาศในโรงเลี้ยงปศุสัตว์หรือการไหลเวียนของอากาศในห้องเย็น
ชุดขับเคลื่อนให้กระแสเกิน การอุดตันของโรเตอร์ การสูญเสียเฟส อุณหภูมิเกิน IPM และการป้องกันการเริ่มต้นลมแบบย้อนกลับ ใช้งานต่อเนื่องได้ระดับ S1 ด้วยโรเตอร์แบบไร้แปรงถ่าน โดยรองรับกลุ่มพัดลมที่ไม่ต้องดูแลและมีการบำรุงรักษาตามกำหนดเวลาที่จำกัด
การติดตั้งด้วยเท้า B3 เป็นมาตรฐาน การติดตั้งหน้าแปลน B5 และ B14 เป็นอุปกรณ์เสริมและขาตั้งสามารถถอดออกได้ ขนาดเป็นไปตามมาตรฐาน IEC ดังนั้นสามารถเปลี่ยนมอเตอร์ AC เฟรม IEC 132 ในตำแหน่งได้โดยไม่ต้องใช้แผ่นอะแดปเตอร์ ซีรีส์นี้รองรับการติดตั้ง IEC ทั้งหมด

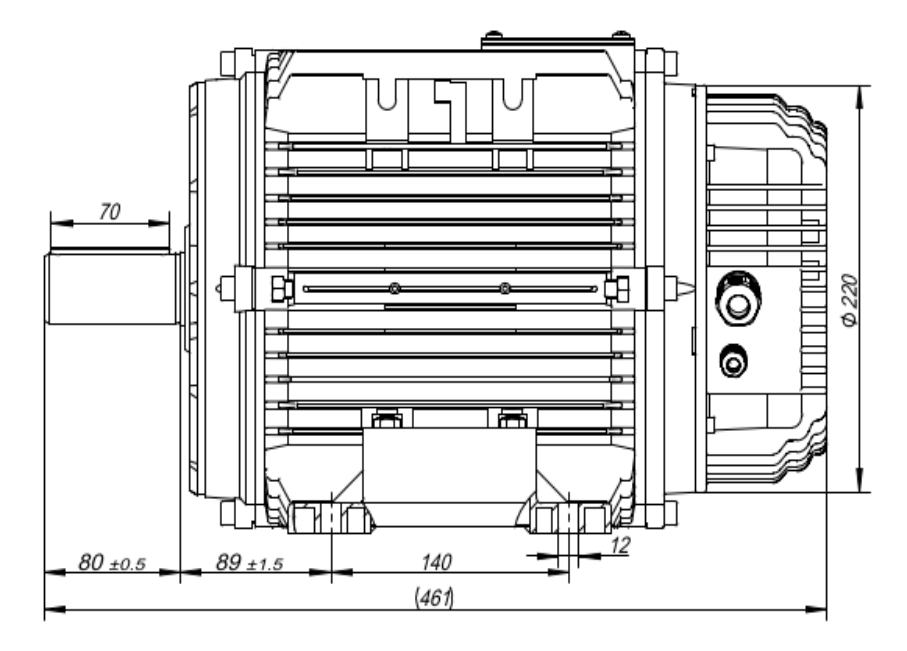

ส่วนต่อขยายของเพลามีเส้นผ่านศูนย์กลาง 38 มม. พร้อมปลายเพลาแบบเกลียว M12 ตารางแสดงโครงร่างและขนาดการติดตั้งจากแบบการติดตั้ง มอเตอร์แต่ละตัวมีสายไฟยาว 1.5 ม. และสายควบคุม 1.5 ม. สามารถขอภาพวาด 2D และ 3D ได้
มิติ | ค่า |
|---|---|
ความยาวโดยรวม | 461 มม |
เส้นผ่านศูนย์กลางภายนอกของเฟรม | Ø220 มม |
ส่วนต่อขยายเพลาถึงหน้าดุม | 70 มม |
ส่วนต่อขยายของเพลาไปจนถึงหน้าแปลน | 80 ±0.5 มม |
หน้าแปลนหันหน้าเข้าหาศูนย์กลางรูเท้าหน้า | 89 ±1.5 มม |
ระยะห่างของรูเท้า | 140 มม |
ศูนย์กลางรูตีนผีด้านหลังถึงขอบตีนผีด้านหลัง | 12 มม |
ความสูงของศูนย์กลางเพลา | 132 มม |
วงกลมรูยึดหน้าแปลน | 216 มม |
เส้นผ่านศูนย์กลางหน้าแปลน | 260 มม |
T132ECI ใช้การระบายความร้อน TEAO ด้วยความเร็วลมขั้นต่ำ 3 เมตร/วินาที การป้องกัน IP55 เป็นมาตรฐานและสามารถอัปเกรดเป็น IP66 ได้ และช่วงอุณหภูมิแวดล้อมมาตรฐานคือ -25°C ถึง +40°C โดยมีโมเดลแบบกำหนดเองให้เลือกใช้งานภายนอก
T132ECI ได้รับเลือกสำหรับหน้าที่ของพัดลมและปั๊มที่มีแรงบิดสูง ความเร็วต่ำ: พัดลมระบายอากาศสำหรับปศุสัตว์ขนาดใหญ่ พัดลมห้องเย็น ระบบทำความเย็นในศูนย์ข้อมูล พัดลมอุตสาหกรรม อุปกรณ์กำจัดฝุ่น และปั๊มน้ำ ขนาดมาตรฐาน IEC ยังรองรับการปรับปรุงมอเตอร์ AC เฟรม IEC 132 ด้วย
แรงดันไฟฟ้า ความเร็ว เส้นผ่านศูนย์กลางเพลา การจัดเรียงการติดตั้ง วิธีควบคุม ความยาวสายไฟ และประเภทคอนเนคเตอร์สามารถปรับแต่งได้ โดยมีการผลิตแบบ OEM สามารถระบุยี่ห้อตลับลูกปืนได้ และมีจำหน่ายรุ่นแบบกำหนดเองสำหรับอุณหภูมิแวดล้อมภายนอก -25°C ถึง +40°C
ใช่. ไดรฟ์ถูกรวมไว้ในโครงมอเตอร์ ดังนั้นจึงไม่จำเป็นต้องใช้ VFD ภายนอก ตู้ไดรฟ์ หรือสายเคเบิลที่มีฉนวนหุ้ม
รุ่นตัวแทนได้รับพิกัด 35 N·m ในช่วงแรงบิดคงที่ 100-900 rpm พร้อมกำลังพิกัด 3.3 kW ที่ 900 rpm
ใช่. เอาต์พุตความเร็วต่ำ 35 N·m รองรับการเชื่อมต่อโดยตรงของใบพัดที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ โดยถอดกระปุกเกียร์หรือสายพานออกจากรางพัดลม
ทำงานจากแหล่งจ่ายไฟ 3 เฟส 360-460 V, 50/60 Hz
ใช่. ขนาดมาตรฐาน IEC การติดตั้งฐาน B3 และตัวเลือกหน้าแปลน B5/B14 ช่วยให้สามารถเปลี่ยนแบบแทนที่ได้โดยไม่ต้องใช้แผ่นอะแดปเตอร์
มีใบรับรอง CE และ ETL การรับประกันคือ 12 เดือนนับจากได้รับในประเทศ และ 18 เดือนนับจากจัดส่งสำหรับการสั่งซื้อจากต่างประเทศ
