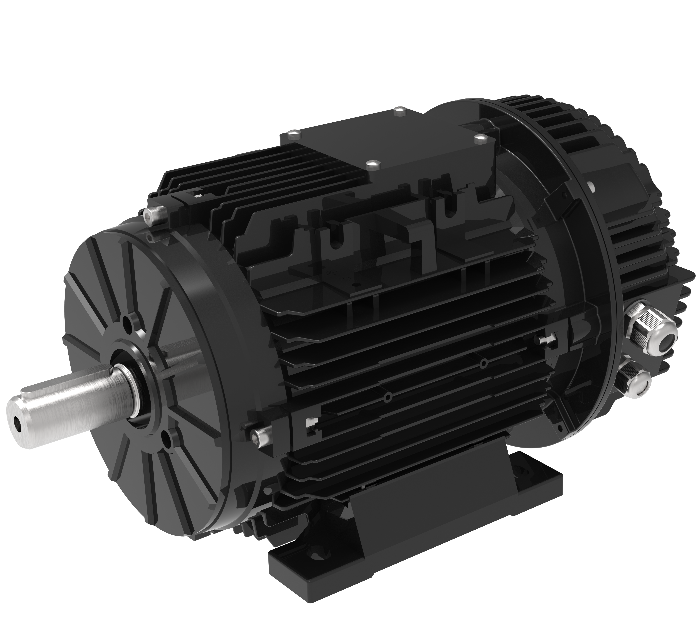

เมื่อวางไดรฟ์ไว้ภายในมอเตอร์ มอเตอร์ VFD ในตัว T100ECI ไม่จำเป็นต้องใช้ VFD ภายนอก ตู้ขับเคลื่อน หรือสายเคเบิลที่มีฉนวนหุ้ม: ชุดสายเคเบิลหนึ่งชุดเชื่อมต่อกำลังไฟและการควบคุม พื้นที่แผงตัด และขั้นตอนการทดสอบการใช้งาน การออกแบบ PMSM ของโรเตอร์ด้านในมีแม่เหล็กนีโอไดเมียมเหล็กโบรอนหรือเฟอร์ไรต์ มีการควบคุมแรงบิดคงที่มากกว่า 600-3000 รอบต่อนาที และประสิทธิภาพ EU IE5 ภายใต้ IEC 60034-30-1 เทียบเท่ากับ China Class 1 แพลตฟอร์ม ECI สูงถึง 5 kW
รายการ | ค่า |
|---|---|
ช่วงพลังงาน | 0.63-3.58 กิโลวัตต์ (เฟรม IEC 100) |
พิกัดแรงบิด (ตัวแปรตัวแทน) | 10 น.ม |
กำลังไฟพิกัด (ตัวแปรตัวแทน) | 3.14 กิโลวัตต์ @ 3000 รอบต่อนาที |
กำลังไฟฟ้าเข้า | 360-460 V, 50/60 เฮิรตซ์, สามเฟส |
ช่วงความเร็ว | 600-3,000 รอบต่อนาที |
ประสิทธิภาพ | สูงถึง 91.9% @ 3000 รอบต่อนาที (ประสิทธิภาพรวมของระบบ รวมถึงการสูญเสีย VFD) |
ระดับประสิทธิภาพพลังงาน | IE5 (IEC 60034-30-1) |
ระดับการป้องกัน | IP55-IP66 |
โหมดการควบคุม | Modbus RS485, 0-10 โวลต์, PWM |
ฟังก์ชั่นการป้องกัน | กระแสไฟเกิน, การอุดตันของโรเตอร์, การสูญเสียเฟส, อุณหภูมิ IPM เกิน, การสตาร์ทลมแบบย้อนกลับ |
อุณหภูมิแวดล้อม | -25°ซ ถึง +40°ซ |
การติดตั้ง | บี3, บี14, บี5; เท้าที่ถอดออกได้ รองรับการติดตั้งมาตรฐาน IEC ทั้งหมด |
ส่วนต่อขยายเพลา | เส้นผ่านศูนย์กลาง 28 มม. ความยาวด้าม 60 มม |
การรับรอง/การรับประกัน | CE / ETL; 12 เดือนในประเทศ (18 เดือนในต่างประเทศ) |
มอเตอร์ VFD ในตัว T100ECI จะถอดไดรฟ์ภายนอก ตู้ สายเคเบิลหุ้มฉนวน และสายไฟแยกต่างหาก ทำงานหลังจากเชื่อมต่อสายเคเบิล ลดต้นทุนแผงไดรฟ์และจุดเดินสายไฟในโครงการที่มีพัดลมหลายตัว
ที่ 3000 รอบต่อนาที มอเตอร์ T100ECI ECI บรรลุประสิทธิภาพรวมของระบบที่วัดได้สูงถึง 91.9% รวมถึงการสูญเสีย VFD — ประสิทธิภาพของมอเตอร์และไดรฟ์ที่สมบูรณ์ ไม่ใช่ตัวเลขเฉพาะมอเตอร์เท่านั้น ได้รับการจัดประเภท IE5 ภายใต้ IEC 60034-30-1 และเมื่อเปรียบเทียบกับผู้ผลิต ใช้พลังงานน้อยกว่ามอเตอร์ AC IE2/IE3 ถึง 15-20% ในด้านการทำงานของพัดลมและปั๊มที่เทียบเท่ากัน
มอเตอร์ขับเคลื่อนในตัว T100ECI รองรับ 0-10 V, PWM และ Modbus RS485 สำหรับตัวควบคุมพัดลม EC และระบบการจัดการอาคาร มอเตอร์ VFD ในตัว T100ECI หลายตัวเรียงซ้อนบนบัส RS485 หนึ่งบัสสำหรับการควบคุมกลุ่มในโรงเลี้ยงปศุสัตว์หรือศูนย์ข้อมูล
ฟังก์ชัน 5 ประการช่วยปกป้องมอเตอร์ T100ECI ECI: กระแสเกิน การอุดตันของโรเตอร์ การสูญเสียเฟส IPM อุณหภูมิเกิน และการสตาร์ทลมแบบย้อนกลับ การออกแบบแบบไร้แปรงไม่มีชิ้นส่วนสับเปลี่ยนที่สวมใส่ได้ และหน้าที่ S1 พร้อมการระบายอากาศแบบบังคับช่วยให้การทำงานไม่สะดุด
มอเตอร์ VFD ในตัว T100ECI มีขาตั้ง B3, หน้า B14 หรือหน้าแปลน B5 พร้อมขาที่ถอดออกได้ T Series รองรับการติดตั้ง IEC ทุกประเภท (B3, B30, B14, B5, B34, B35, B14B, B5R) และขนาด IEC 100 ช่วยให้สามารถเปลี่ยนมอเตอร์ AC แบบฝังโดยไม่ต้องใช้แผ่นอะแดปเตอร์

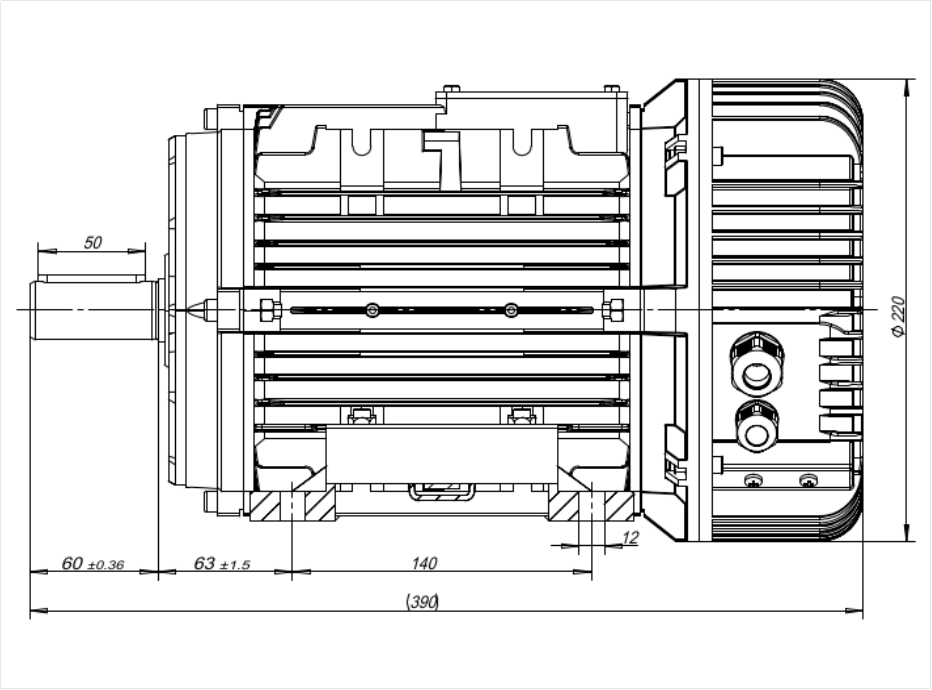

ส่วนต่อขยายของเพลามีเส้นผ่านศูนย์กลาง 28 มม. และยาว 60 มม. พร้อมร่องสลัก IEC ภาพวาดระบุความยาวประแจ 50 มม. ความยาวโดยรวมประมาณ 390 มม. และเส้นผ่านศูนย์กลางด้านหลัง Ø220 มม.
มิติ | ค่า |
|---|---|
ความยาวประแจ (คำบรรยายเพลาด้านบน) | 50 มม. |
ความยาวส่วนขยายของเพลา | 60 ±0.36 มม |
ส่วนหน้า | 63 ±1.5 มม |
ส่วนตรงกลางระหว่างเส้น Datum ที่ยึด | 140 มม |
ส่วนด้านหลัง | 12 มม |
ความยาวโดยรวม ( มิติ อ้างอิง) | (390) มม |
เส้นผ่านศูนย์กลางภายนอกด้านหลัง | Ø220 มม |
ค่าเป็นมิลลิเมตร ตัวเลขในวงเล็บเป็นขนาดอ้างอิง โปรดตรวจสอบภาพวาด 2D/3D ที่ได้รับการรับรองก่อนการติดตั้ง
มอเตอร์ขับเคลื่อนในตัว T100ECI แต่ละตัวมีสายไฟ 1.5 ม. และสายควบคุม 1.5 ม., การป้องกัน IP55 (อัปเกรดเป็น IP66 ได้) และการทำงาน -25°C ถึง +40°C; สามารถขอโมเดลที่กำหนดเองและภาพวาด 2D/3D ได้
มอเตอร์ VFD ในตัว T100ECI สร้างขึ้นสำหรับโหลดพัดลมและปั๊มอย่างต่อเนื่อง: พัดลมระบายอากาศสำหรับปศุสัตว์ พัดลมเครื่องปรับอากาศส่วนกลางในร่มและกลางแจ้ง ระบบทำความเย็นในตู้ พัดลมห้องเย็น ระบบระบายความร้อนของศูนย์ข้อมูล พัดลมอุตสาหกรรม ปั๊มน้ำ อุปกรณ์กำจัดฝุ่น และการปรับปรุงประหยัดพลังงานของมอเตอร์ AC
แรงดันไฟฟ้า ความเร็ว เส้นผ่านศูนย์กลางเพลา การติดตั้ง โหมดควบคุม ความยาวสายเคเบิล ขั้วต่อ และแบรนด์แบริ่งสามารถปรับแต่งได้บนมอเตอร์ T100ECI ECI และการผลิต OEM สำหรับแบรนด์อุปกรณ์ถือเป็นมาตรฐาน ลูกค้าอุตสาหกรรมสามารถส่งข้อมูลจุดปฏิบัติหน้าที่ให้กับทีมงานก่อนการขายของเรา มอเตอร์ VFD ในตัว T100ECI แบบกำหนดเองครอบคลุมสภาพแวดล้อมภายนอก -25°C ถึง +40°C
ไม่ มอเตอร์ T100ECI ECI รวมตัวขับไว้ภายในตัวเครื่อง มีเพียงสายไฟและสายไฟควบคุมเท่านั้นที่เชื่อมต่อที่มอเตอร์ โดยไม่มีไดรฟ์ภายนอกหรือสายเคเบิลหุ้มฉนวน
ตัวแปรเฟรม IEC 100 ที่เป็นตัวแทนทำงานบน 360-460 V, 50/60 Hz, อินพุต 3 เฟส ครอบคลุม 0.63-3.58 kW และควบคุมมากกว่า 600-3000 รอบต่อนาที แรงดันไฟฟ้าอื่นๆ สามารถปรับแต่งได้
ใช่. มอเตอร์ขับเคลื่อนในตัว T100ECI รองรับ 0-10 V, PWM และ Modbus RS485 และมอเตอร์ T100ECI ECI หลายตัวเรียงซ้อนบนบัส RS485 หนึ่งบัสผ่านระบบการจัดการอาคารหรือตัวควบคุมพัดลม
มอเตอร์ VFD ในตัว T100ECI มีใบรับรอง CE และ ETL: 12 เดือนนับจากได้รับในประเทศ และ 18 เดือนนับจากการจัดส่งสำหรับการสั่งซื้อจากต่างประเทศ ทั่วยุโรป อเมริกาเหนือ อเมริกาใต้ และออสเตรเลีย
