ลูกกลิ้งมอเตอร์สามารถมีน้ำหนักเท่าไหร่?

ลูกกลิ้งเครื่องยนต์ เป็นรากฐานที่สำคัญของระบบสายพานลำเลียงที่ทันสมัยการขับเคลื่อนการไหลของผลิตภัณฑ์ในคลังสินค้าสายการผลิตและศูนย์กระจายสินค้า แต่คำถามหนึ่งมักเกิดขึ้น: ลูกกลิ้งมอเตอร์สามารถมีน้ำหนักเท่าไหร่?
คำตอบขึ้นอยู่กับตัวแปรจำนวนมาก - เส้นผ่านศูนย์กลางของเครื่องหมุน, วัสดุ, การกำหนดค่าเพลา, ประเภทมอเตอร์และสถานการณ์แอปพลิเคชัน ในบทความนี้เราจะแยกความสามารถของลูกกลิ้งมอเตอร์ในบริบทที่แตกต่างกันและตอบคำถามที่ถามกันทั่วไปเกี่ยวกับความสามารถในการรับน้ำหนักของพวกเขา

ลูกกลิ้งมอเตอร์คืออะไร?

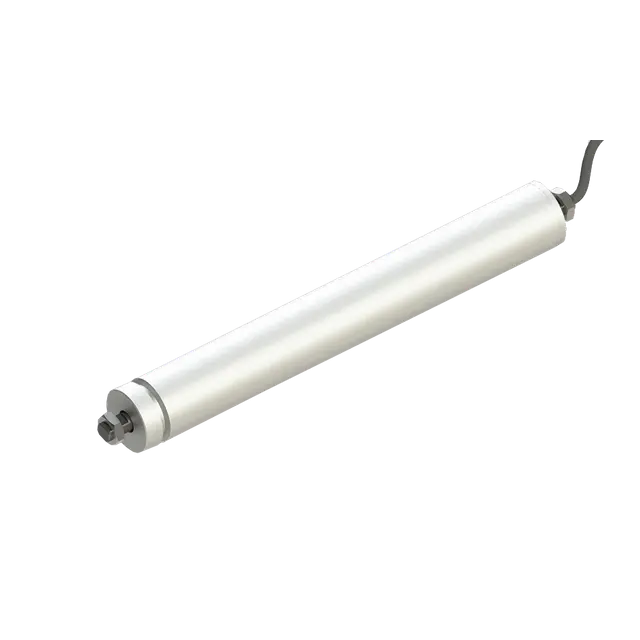

ลูกกลิ้งเครื่องยนต์บางครั้งเรียกว่า มอเตอร์กลอง หรือ ลูกกลิ้งขับเคลื่อน เป็นส่วนประกอบของลำเลียงทรงกระบอกที่รวมมอเตอร์ไฟฟ้าภายในตัวลูกกลิ้ง พวกเขาขับสายพานลำเลียงหรือลูกกลิ้งโดยตรงและมักจะใช้ในระบบการจัดการวัสดุอัตโนมัติ

ซึ่งแตกต่างจากไดรฟ์สายพานลำเลียงแบบดั้งเดิมลูกกลิ้งมอเตอร์ช่วยขจัดความต้องการมอเตอร์ภายนอกเกียร์หรือโซ่ การออกแบบขนาดกะทัดรัดที่ปิดล้อมของพวกเขาทำให้พวกเขาเหมาะสำหรับการช่วยในการประหยัดพื้นที่สะอาดและมีประสิทธิภาพ

ลูกกลิ้งเหล่านี้ได้รับการออกแบบทางวิศวกรรมเพื่อเคลื่อนย้ายวัสดุที่หลากหลายตั้งแต่ผืนน้ำหนักเบาไปจนถึงพาเลทขนาดใหญ่ แต่พวกเขาสามารถจัดการน้ำหนักได้มากแค่ไหน? ลองเจาะลึกปัจจัยที่มีอิทธิพล

ปัจจัยสำคัญที่กำหนดความสามารถในการโหลด

เมื่อพูดถึงความสามารถในการโหลดไม่มีหมายเลขใดขนาดเดียวที่เหมาะกับ ลูกกลิ้ง เครื่องยนต์ ความสามารถในการรับน้ำหนักของพวกเขาถูกกำหนดโดยปัจจัยหลักหลายประการ:

1. เส้นผ่านศูนย์กลางลูกกลิ้งและความหนาของผนัง

เส้นผ่านศูนย์กลางลูกกลิ้งขนาดใหญ่หมายถึงพื้นที่ผิวที่มากขึ้นและความแข็งแรงของโครงสร้างทำให้ลูกกลิ้งสามารถรับน้ำหนักได้ที่หนักกว่าโดยไม่ต้องเปลี่ยนรูปหรือโก่งงอ เส้นผ่านศูนย์กลางทั่วไปมีตั้งแต่ 35 มม. ถึง 89 มม. โดยมีผนังหนาขึ้นมีความต้านทานต่อการดัดงอ

ตัวอย่างเช่นลูกกลิ้งขนาด 50 มม. อาจรองรับได้อย่างปลอดภัย 30-50 กิโลกรัมต่อลูกกลิ้งในขณะที่ลูกกลิ้ง 89 มม. สามารถรองรับได้ถึง 100–150 กิโลกรัมได้อย่างง่ายดายขึ้นอยู่กับความยาวและการติดตั้ง

2. การออกแบบเพลาและแบริ่ง

ชุดเพลาและแบริ่งภายในจะกำหนดจำนวนแกนและรัศมีที่สามารถทนต่อการโหลดของลูกกลิ้งได้ ตลับลูกปืนหนักที่จับคู่กับเพลาคอร์ทึบทำให้มั่นใจได้ว่าการถ่ายโอนโหลดที่ดีขึ้นและอายุการใช้งานที่ยาวนานขึ้นภายใต้สภาวะแรงดันสูง

3. ข้อมูลจำเพาะของมอเตอร์ไดรฟ์

พลังงานของมอเตอร์ภายในแรงบิดและความเร็วในการหมุนจะส่งผลโดยตรงต่อความสามารถในการโหลดแบบไดนามิก มอเตอร์แรงบิดที่สูงขึ้นสามารถเริ่มต้นและรักษาความเคลื่อนไหวได้แม้จะอยู่ภายใต้ภาระคงที่อย่างหนัก

ตัวอย่างเช่นลูกกลิ้งมอเตอร์ที่มีพลังงาน 24V DC และการจัดอันดับแรงบิด 2 นาโนเมตรสามารถเคลื่อนย้ายแพ็คเกจแสงได้ในขณะที่หน่วย 48V DC ที่มีแรงบิด 10 นาโนเมตรสามารถรองรับรายการที่หนักกว่าในช่วงสายพานลำเลียงที่ยาวขึ้น

ความจุน้ำหนักทั่วไปสำหรับลูกกลิ้งมอเตอร์

แม้ว่าความจุจะแตกต่างกันไปตามผู้ผลิตและรุ่น แต่ตารางต่อไปนี้มีภาพรวมทั่วไปของช่วงการรับน้ำหนักทั่วไปสำหรับลูกกลิ้งมอเตอร์ตามขนาดและสเป็คทั่วไป:

แรงบิด เส้นผ่าศูนย์กลางของลูกกลิ้งแรง	แรงดัน	บิด (nm)	ความสามารถในการโหลดทั่วไปต่อลูกกลิ้ง
50 มม.	24V DC	1–2 นาโนเมตร	20–50 กิโลกรัม
60 มม.	24V/48V	3–5 นาโนเมตร	50–80 กิโลกรัม
80–89 มม.	48V DC	5–10 นาโนเมตร	100–150 กิโลกรัม

หมายเหตุ: ตัวเลขเหล่านี้ถือว่าแม้กระทั่งการกระจายโหลดและการจัดตำแหน่งระบบที่เหมาะสม ปรึกษาแผ่นข้อมูลทางเทคนิคเสมอและทำการทดสอบในโลกแห่งความเป็นจริงก่อนที่จะปรับใช้

การพิจารณาโหลดแบบคงที่ vs แบบไดนามิก

การทำความเข้าใจความแตกต่างระหว่างโหลดแบบคงที่และแบบไดนามิกเป็นสิ่งสำคัญสำหรับการกำหนดความเหมาะสมของลูกกลิ้ง

• โหลดแบบคง ที่หมายถึงน้ำหนักที่ใช้เมื่อสายพานลำเลียงไม่ได้ใช้งาน ลูกกลิ้งมอเตอร์ มักจะรองรับน้ำหนักมากขึ้นในสภาพคงที่

• โหลดแบบไดนามิก เกี่ยวข้องกับความเครียดและความเครียดเมื่อระบบทำงาน ซึ่งรวมถึงความเฉื่อยแรงเร่งความเร็วและการสั่นสะเทือนซึ่งทั้งหมดนี้ลดความสามารถในการโหลดที่มีประสิทธิภาพของลูกกลิ้ง

เมื่อคำนวณขีด จำกัด น้ำหนักวิศวกรใช้ปัจจัยด้านความปลอดภัย (โดยทั่วไป 1.5x ถึง 2x) เพื่ออธิบายถึงความเครียดแบบไดนามิก สิ่งนี้ทำให้มั่นใจได้ว่าลูกกลิ้งทำงานได้อย่างน่าเชื่อถือภายใต้การโหลดสูงสุดและสภาพแวดล้อม

วิธีคำนวณโหลดระบบทั้งหมด

หากคุณกำลังวางแผนระบบสายพานลำเลียงที่มีลูกกลิ้งมอเตอร์ให้พิจารณาสิ่งต่อไปนี้เมื่อคำนวณโหลดทั้งหมด:

1. ระบุน้ำหนักผลิตภัณฑ์สูงสุด: รายการที่หนักที่สุดที่คาดหวังในบรรทัดคืออะไร?

2. กำหนดจำนวนลูกกลิ้งในการติดต่อ: ลูกกลิ้งมากขึ้น = การกระจายน้ำหนักที่ดีขึ้น

3. แจกจ่ายโหลดอย่างสม่ำเสมอ: การโหลดที่ไม่สม่ำเสมอสามารถนำไปสู่ลูกกลิ้ง overstrain และความล้มเหลวในช่วงต้น

4. ตรวจสอบข้อ จำกัด ด้านแหล่งจ่ายไฟ: ตรวจสอบให้แน่ใจว่าลูกกลิ้งมอเตอร์ของคุณตรงกับแรงดันไฟฟ้าและความจุปัจจุบันของระบบควบคุม

ตัวอย่างการคำนวณ:

สมมติว่าระบบของคุณเคลื่อนย้ายลังที่มีน้ำหนักสูงสุด 100 กิโลกรัม และทุกเวลา ลูกกลิ้ง 3 ตัว รองรับแต่ละลัง

• โหลดที่ต้องการต่อลูกกลิ้ง = 100 kg / 3 = 33.3 kg

• เลือกลูกกลิ้งที่ได้รับการจัดอันดับอย่างน้อย 35–40 กิโลกรัม (พิจารณาแรงแบบไดนามิกและระยะขอบความปลอดภัย)

ในกรณีนี้ลูกกลิ้งขนาด 60 มม. 48V ที่มีแรงบิด 3-5 นาโนเมตรจะเป็นแบบที่ดี

คำถามที่พบบ่อย (คำถามที่พบบ่อย)

ฉันสามารถใช้ลูกกลิ้งมอเตอร์ได้มากเกินไปชั่วคราวได้หรือไม่?

ในทางเทคนิคใช่ - แต่ ไม่ การโอเวอร์โหลดซ้ำทำให้มอเตอร์ร้อนเกินไปการสึกหรอเชิงกลและความล้มเหลวของระบบ ทำงานภายในขีด จำกัด ที่ได้รับการจัดอันดับเสมอแนะนำ

ฉันจะรู้ได้อย่างไรว่าลูกกลิ้งของฉันเกินพิกัดหรือไม่?

สัญญาณของการโอเวอร์โหลดรวมถึง:

• เสียงรบกวนหรือการสั่นสะเทือนที่ผิดปกติ

• ลดความเร็วในสายพานลำเลียง

• อุณหภูมิลูกกลิ้งเพิ่มขึ้น

• การปิดมอเตอร์หรือสะดุด

ติดตั้งเซ็นเซอร์เพื่อตรวจสอบโหลดและอุณหภูมิเพื่อความปลอดภัยที่ดีที่สุด

ลูกกลิ้งมอเตอร์ทั้งหมดมีน้ำหนักเท่ากันหรือไม่?

ไม่ความสามารถในการโหลดแตกต่างกันไปตาม:

• แรงดันไฟฟ้า (24V เทียบกับ 48V)

• การออกแบบมอเตอร์ (brushless vs brushed)

• วัสดุ (อลูมิเนียมกับสแตนเลส)

• การกำหนดค่าการติดตั้ง

ปรึกษาแผ่นข้อมูลจำเพาะหรือติดต่อกับวิศวกรด้านเทคนิคเสมอ

จำเป็นต้องมีการบำรุงรักษาอะไร?

ลูกกลิ้งมอเตอร์ มี การบำรุงรักษาต่ำ แต่การตรวจสอบเป็นระยะเป็นสิ่งจำเป็น:

• ทำความสะอาดพื้นผิวลูกกลิ้งเพื่อป้องกันการสะสมของเศษซาก

• ตรวจสอบตัวเชื่อมต่อและการเดินสายไฟ

• ตรวจสอบความร้อนหรือการสั่นสะเทือนผิดปกติ

แอพพลิเคชั่นที่ต้องการความสามารถในการโหลดสูง

ลูกกลิ้งเครื่องยนต์ใช้ในอุตสาหกรรม แต่โดยทั่วไปแล้วแอปพลิเคชันน้ำหนักสูงรวมถึง:

• สายพานลำเลียงพาเลท: ที่รายการมักจะเกิน 100 กิโลกรัมต่อหน่วย

• สายการประกอบยานยนต์: การจัดการชิ้นส่วนโลหะขนาดใหญ่

• ศูนย์ปฏิบัติตามอีคอมเมิร์ซ: ที่ซึ่งน้ำหนักแพ็คเกจแตกต่างกันอย่างมาก

• การจัดจำหน่ายอาหารและเครื่องดื่ม: สำหรับลังหนักหรือกลอง

ในสภาพแวดล้อมเหล่านี้การเลือกลูกกลิ้งที่เหมาะสมเป็นสิ่งจำเป็นสำหรับการหลีกเลี่ยงการหยุดทำงานและสร้างความมั่นใจในความปลอดภัย

บทสรุป

ดังนั้นลูกกลิ้งมอเตอร์ที่มีน้ำหนักเท่าไหร่? ขึ้นอยู่กับการออกแบบที่ใดก็ได้จาก 20 กก. ถึง 150+ กิโลกรัมต่อ ลูกกลิ้ง แต่จำนวนที่แน่นอนขึ้นอยู่กับพารามิเตอร์การออกแบบหลายตัวเช่นขนาดลูกกลิ้งพลังงานมอเตอร์การกำหนดค่าเพลาและแอปพลิเคชัน

เพื่อให้แน่ใจว่ามีความน่าเชื่อถือในระยะยาวเสมอ:

• ใช้การคำนวณโหลดที่ถูกต้อง

• บัญชีสำหรับกองกำลังแบบไดนามิก

• เลือกลูกกลิ้งที่ได้รับการจัดอันดับด้วยอัตรากำไรขั้นต้นที่เพียงพอ

• ตรวจสอบสัญญาณของความเครียดหรือมากเกินไป

ในโลกของระบบอัตโนมัติสายพานลำเลียง การเลือกลูกกลิ้งมอเตอร์ที่เหมาะสมไม่ได้เกี่ยวกับสเปค - มันเกี่ยวกับการทำความเข้าใจบริบทของระบบเต็มรูปแบบ เมื่อจับคู่อย่างถูกต้องส่วนประกอบที่ทรงพลังเหล่านี้จะขับเคลื่อนประสิทธิภาพลดเสียงรบกวนและรองรับการไหลของวัสดุที่ปลอดภัยและราบรื่นในทุกอุตสาหกรรม
