วิศวกรรมสมัยใหม่ต้องการการควบคุมการเคลื่อนไหวที่รวดเร็วและแม่นยำยิ่งขึ้น คุณต้องการระบบที่ก้าวข้ามขอบเขตโดยไม่มีการพังทลายของกลไก โครงสร้างแบบหมุนแบบดั้งเดิมอาศัยบอลสกรู การตั้งค่าแร็คแอนด์พีเนียน หรือสายพานไทม์มิ่งเป็นอย่างมาก การเชื่อมต่อทางกลเหล่านี้ทำให้เกิดการเสียดสี การฟันเฟือง และการสึกหรอในระยะยาวโดยธรรมชาติ อุตสาหกรรมยังคงเปลี่ยนไปสู่โซลูชันการขับเคลื่อนโดยตรงเพื่อเอาชนะข้อจำกัดทางกายภาพที่ดื้อรั้นเหล่านี้ เราเห็นการนำโทโพโลยีเชิงเส้นแบบขับเคลื่อนโดยตรงมาใช้เพิ่มมากขึ้นในระบบอัตโนมัติระดับไฮเอนด์
การเปลี่ยนแปลงนี้ช่วยให้วิศวกรสามารถแก้ไขปัญหาคอขวดของปริมาณงานที่ซับซ้อนได้ เราจะเปรียบเทียบสถาปัตยกรรมแบบโรตารีแบบดั้งเดิมกับทางเลือกแบบขับเคลื่อนโดยตรง คุณจะได้เรียนรู้วิธีประเมินตัวชี้วัดประสิทธิภาพที่สำคัญ ข้อจำกัดด้านความร้อน และข้อกำหนดในการบูรณาการ การเปรียบเทียบวัตถุประสงค์ของเราช่วยให้คุณระบุประเภทมอเตอร์ที่เหมาะสมที่สุดโดยพิจารณาจากเกณฑ์ความแม่นยำและโปรไฟล์โหลด คู่มือนี้ช่วยให้คุณตัดสินใจทางวิศวกรรมได้อย่างมั่นใจสำหรับการออกแบบแอปพลิเคชันที่มีความแม่นยำครั้งต่อไปของคุณ
สถาปัตยกรรมมอเตอร์โรตารีแบบดั้งเดิมอาศัยการเชื่อมต่อทางกลขั้นทุติยภูมิเป็นอย่างมาก โดยทั่วไปวิศวกรจะใช้ลีดสกรู สายพานไทม์มิ่ง หรือกระปุกเกียร์เพื่อแปลงการเคลื่อนที่แบบหมุนให้เป็นการเคลื่อนที่เชิงเส้น การเชื่อมโยงทางกลทุกครั้งจะทำให้เกิดข้อจำกัดทางกายภาพโดยธรรมชาติในระบบของคุณ คุณทำให้เกิดการเสียดสี ความยืดหยุ่นทางกล และการสึกหรอระดับจุลภาคทุกครั้งที่เฟืองตาข่ายหรือสายพานยืดออก องค์ประกอบเหล่านี้ลดความแม่นยำของระบบเมื่อเวลาผ่านไป นอกจากนี้ยังต้องมีการบำรุงรักษาบ่อยครั้งเพื่อป้องกันความล้มเหลวทางกลไกที่รุนแรงระหว่างการผลิต
วิธีการขับเคลื่อนโดยตรงจะขจัดส่วนประกอบการแปลงทางกลรองเหล่านี้ออกไปโดยสิ้นเชิง คุณสามารถเห็นภาพ มอเตอร์เชิงเส้นแบบแม่เหล็กถาวร เหมือนกับมอเตอร์โรตารีแบบดั้งเดิมที่หั่นเป็นชิ้นเปิดและคลี่ออกในแนวราบ สเตเตอร์จะกลายเป็นรางแม่เหล็กที่อยู่กับที่ โรเตอร์จะกลายเป็นคอยล์แรงเคลื่อนที่ แรงแม่เหล็กไฟฟ้ามีผลโดยตรงกับน้ำหนักบรรทุก คุณกำจัดการส่งผ่านกลไกระดับกลางโดยสิ้นเชิง
ความแตกต่างทางโครงสร้างนี้ช่วยแก้ปัญหาทางวิศวกรรมที่สำคัญได้ การแปลงทางกลทำหน้าที่เป็นคอขวดที่รุนแรงสำหรับปริมาณงานและความแม่นยำ การผลิตขั้นสูงและการตรวจสอบเซมิคอนดักเตอร์ต้องการความแม่นยำระดับนาโนเมตร การปฏิบัติตามข้อกำหนดทางกลของบอลสกรูทำให้เวลาในการตกตะกอนยาวนานจนไม่อาจยอมรับได้ โซลูชันระบบขับเคลื่อนโดยตรงช่วยขจัดการปฏิบัติตามข้อกำหนดนี้ ช่วยให้เครื่องจักรจัดทำดัชนีได้เร็วขึ้น จับภาพการตรวจสอบได้ชัดเจนยิ่งขึ้น และเพิ่มปริมาณงานโดยรวมของโรงงานได้อย่างมาก
ความแม่นยำของตำแหน่งและความสามารถในการทำซ้ำเน้นให้เห็นถึงความแตกต่างที่ชัดเจนที่สุดระหว่างเทคโนโลยีทั้งสองนี้ ระบบโรตารีถูกจำกัดอย่างเคร่งครัดด้วยความแม่นยำของระยะพิทช์ของสกรูและกลไกฟันเฟือง แม้แต่บอลสกรูกราวด์ที่มีความแม่นยำสูงสุดยังประสบปัญหาการขยายตัวเนื่องจากความร้อนระหว่างการทำงานที่ความเร็วสูง การขยายตัวนี้จะเปลี่ยนระยะพิทช์เชิงกล ทำลายความสามารถในการทำซ้ำระดับต่ำกว่าไมครอน ในทางกลับกัน ระบบขับเคลื่อนโดยตรงเชิงเส้นจะขึ้นอยู่กับความละเอียดของตัวเข้ารหัสเชิงเส้นและแบนด์วิธของตัวควบคุมทั้งหมด พวกมันจะได้รับความแม่นยำต่ำกว่าไมครอนอย่างแท้จริงเป็นประจำ เนื่องจากไม่มีการเชื่อมต่อทางกลใดที่จะบิดเบือนลูปป้อนกลับตำแหน่ง
โปรไฟล์ความเร็วและความเร่งก็แตกต่างกันอย่างมากเช่นกัน วิศวกรมักจะจำกัดความเร็วของระบบโรตารีเพื่อหลีกเลี่ยงขีดจำกัดความเร็ววิกฤตของบอลสกรู การดันสกรูเกินความเร็ววิกฤติทำให้เกิดการกระแทกและการสั่นสะเทือนอย่างรุนแรง สถาปัตยกรรมระบบขับเคลื่อนโดยตรงยังคงไม่ถูกจำกัดโดยข้อจำกัดในการหมุนเชิงกล พวกมันมีความเร็วเกิน 5 เมตรต่อวินาทีเป็นประจำ นอกจากนี้ ยังเร่งความเร็วได้ถึง 10 Gs ได้อย่างง่ายดาย ช่วยให้สามารถเคลื่อนไหวดัชนีได้อย่างรวดเร็วปานสายฟ้า
คุณลักษณะการจัดการแรงและโหลดเอื้อต่อระบบแบบดั้งเดิมภายใต้เงื่อนไขเฉพาะ สถาปัตยกรรมแบบโรตารีให้ความได้เปรียบทางกลที่เหนือกว่าด้วยการลดเกียร์ พวกมันเป็นเลิศในการเคลื่อนย้ายโหลดขนาดใหญ่ที่มีแรงเสียดทานสูงในแนวตั้งหรือแนวนอน สถาปัตยกรรมขับเคลื่อนโดยตรงให้แรงสูงสุดที่สูงอย่างไม่น่าเชื่อ แต่โดยทั่วไปแล้วจะมีความหนาแน่นของแรงต่อเนื่องต่ำกว่าเมื่อเทียบกับการตั้งค่าแบบมีเกียร์ วิศวกรต้องคำนวณแรงราก-เฉลี่ย-กำลังสอง (RMS) อย่างระมัดระวัง เพื่อป้องกันความร้อนสูงเกินไปของคอยล์ขับเคลื่อนโดยตรงภายใต้ภาระหนักอย่างต่อเนื่อง
ตาราง: การเปรียบเทียบตัวชี้วัดประสิทธิภาพ
| เมตริก | (บอลสกรู) | มอเตอร์เชิงเส้นแม่เหล็กถาวร |
|---|---|---|
| ความแม่นยำของตำแหน่ง | ถูกจำกัดด้วยฟันเฟืองและระยะพิทช์ของสกรู | จำกัดด้วยความละเอียดของตัวเข้ารหัสเท่านั้น |
| ความเร็วสูงสุด | โดยทั่วไป < 2 ม./วินาที (ขีดจำกัดแส้สกรู) | เป็นประจำ > 5 ม./วินาที |
| การเร่งความเร็ว | ต่ำถึงปานกลาง (1-2 Gs) | สูงมาก (> 10 Gs) |
| ความหนาแน่นของแรงต่อเนื่อง | สูง (เลเวอเรจจากการลดเกียร์) | ปานกลาง (ถูกจำกัดโดยการให้ความร้อนคอยล์โดยตรง) |
สถาปัตยกรรมไดเร็กไดรฟ์นำเสนอความท้าทายในการใช้งานที่ไม่เหมือนใครซึ่งต้องการการควบคุมดูแลทางวิศวกรรมอย่างระมัดระวัง การจัดการระบายความร้อนยังคงเป็นข้อกังวลที่สำคัญสำหรับการใช้งานที่มีความแม่นยำ ในการตั้งค่าไดรฟ์ตรง คอยล์บังคับจะจับคู่โดยตรงกับแคร่น้ำหนักบรรทุก ความร้อนจะถ่ายเทเข้าสู่โครงสร้างการใช้งานทันที การทำความร้อนแบบเฉพาะจุดนี้ทำให้เกิดการขยายตัวเนื่องจากความร้อนในเครื่องมือที่มีความแม่นยำ วิศวกรลดความเสี่ยงนี้โดยใช้ลมบังคับหรือแผ่นระบายความร้อนด้วยของเหลวที่ติดตั้งระหว่างมอเตอร์และน้ำหนักบรรทุก
ขั้นตอนการประกอบต้องมีระเบียบปฏิบัติด้านความปลอดภัยที่เข้มงวด แรงดึงดูดสูงเกิดขึ้นระหว่างแรงแกนเหล็กและรางแม่เหล็กที่อยู่นิ่ง แรงเหล่านี้ทำให้การติดตั้งยุ่งยากอย่างมาก ช่างเทคนิคต้องเผชิญกับอันตรายจากการหนีบอย่างรุนแรง หากพวกเขาจัดการกับส่วนประกอบแม่เหล็กเหล่านี้อย่างไม่เหมาะสมระหว่างการประกอบเครื่องจักร คุณต้องใช้แผ่นรองที่ไม่ใช่แม่เหล็กและเครื่องมือยึดแบบพิเศษเมื่อผสมขดลวดเข้ากับราง
วิศวกรต้องประเมินแรงบิดของฟันเฟืองและแรงกระเพื่อมด้วย แรงบิดของฟันเฟืองเกิดขึ้นเมื่อขดลวดแกนเหล็กเคลื่อนผ่านขั้วแม่เหล็กแต่ละขั้ว สิ่งนี้จะสร้างโปรไฟล์การเคลื่อนไหวกระตุกที่ความเร็วต่ำมาก เราแบ่งโซลูชันระบบขับเคลื่อนโดยตรงออกเป็นสองรูปแบบหลักเพื่อแก้ไขปัญหานี้:
ความน่าเชื่อถือของระบบมีอิทธิพลอย่างมากต่อการตัดสินใจทางสถาปัตยกรรมขั้นสุดท้ายของคุณ ระบบโรตารีแบบดั้งเดิมใช้ส่วนประกอบที่มีสินค้าโภคภัณฑ์จำนวนมาก แม้ว่าจะมีจำหน่ายทั่วไป แต่ส่วนประกอบเหล่านี้ต้องการกำหนดการบำรุงรักษาที่เข้มงวด ลีดสกรูและแบริ่งเชิงเส้นจำเป็นต้องมีระยะเวลาการหล่อลื่นสม่ำเสมอ คุณต้องวางแผนการเปลี่ยนชิ้นส่วนกลไกที่สึกหรอเป็นระยะ การหยุดทำงานตามแผนนี้รบกวนสภาพแวดล้อมการผลิตที่มีรอบสูงตลอด 24 ชั่วโมงทุกวัน การมองข้ามตารางการหล่อลื่นจะทำให้ระบบเสื่อมอย่างรวดเร็ว
การกำหนดค่าไดรฟ์ตรงแสดงถึงการเปลี่ยนแปลงขั้นพื้นฐานในปรัชญาการบำรุงรักษาเครื่องจักร เนื่องจากระบบเหล่านี้ใช้การเคลื่อนไหวแบบไร้การสัมผัสอย่างแท้จริง การสึกหรอทางกลจึงหมดไป ชิ้นส่วนที่สัมผัสกันเพียงอย่างเดียวคือตลับลูกปืนลิเนียร์ไกด์ที่รองรับน้ำหนักบรรทุก คุณหลีกเลี่ยงการเสื่อมสภาพอย่างรวดเร็วตามปกติของบอลสกรูที่ทำงานภายใต้การเร่งความเร็วอย่างหนัก
อย่างไรก็ตาม การใช้การเคลื่อนไหวแบบไร้สัมผัสจำเป็นต้องมีการผสานรวมส่วนประกอบพิเศษ มอเตอร์เชิงเส้นตรง ต้องการสเกลเชิงเส้นแบบออปติคอลหรือแม่เหล็กที่มีความแม่นยำสูงตลอดการเดินทาง คุณต้องมีรางแม่เหล็กแรร์เอิร์ธที่ครอบคลุมตลอดจังหวะ แม้ว่าระบบเหล่านี้ส่วนใหญ่จะไม่ต้องบำรุงรักษา แต่การบูรณาการครั้งแรกต้องใช้ความแม่นยำสูง หน่วยขับเคลื่อนโดยตรงที่ติดตั้งอย่างเหมาะสมมอบความน่าเชื่อถือในระยะยาวเป็นพิเศษตลอดระยะเวลาการทำงานหลายพันชั่วโมงโดยไม่มีการแทรกแซงทางกลไก
การทำความเข้าใจการจัดหมวดหมู่ย่อยของปัจจัยฟอร์มช่วยให้คุณเลือกฮาร์ดแวร์ที่เหมาะกับกรณีการใช้งานเฉพาะของคุณได้ ตลาดนำเสนอสถาปัตยกรรมแบบเรียบและสถาปัตยกรรมแบบท่อเป็นหลัก แต่ละแห่งมีจุดประสงค์ในการดำเนินงานที่แตกต่างกัน

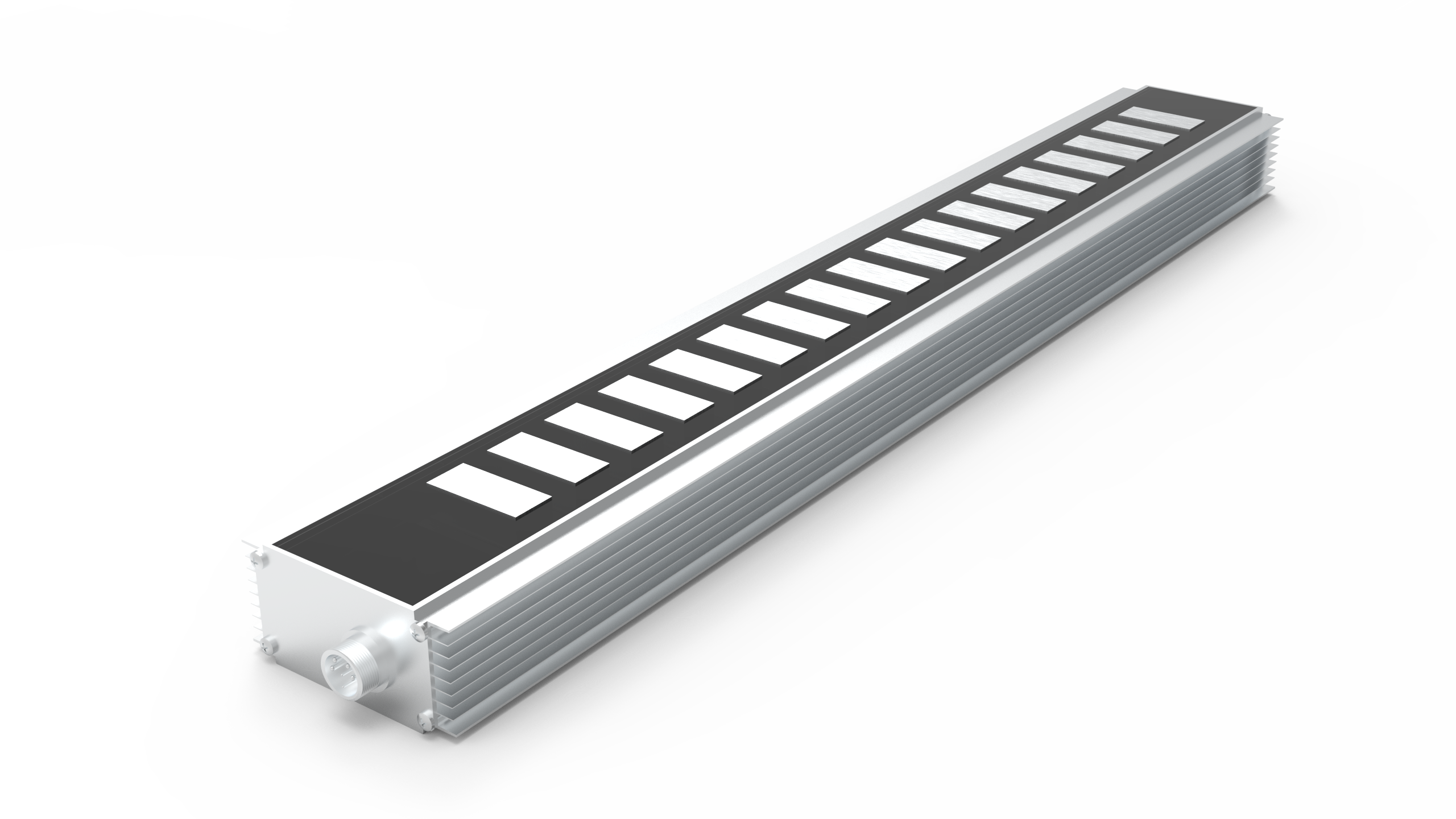

สถาปัตยกรรมแบบแบนหรือ U-channel ครองส่วนที่มีความแม่นยำสูงเป็นพิเศษ การออกแบบช่องตัว U ไร้เหล็กช่วยลดแรงดึงดูดระหว่างคอยล์และแทร็ก ตัวเลือกโครงสร้างนี้ช่วยลดภาระของแบริ่งและกำจัดแรงกระเพื่อมโดยสิ้นเชิง คุณควรระบุฟอร์มแฟคเตอร์นี้เพื่อความแม่นยำสูงสุด น้ำหนักบรรทุกต่ำ และการใช้งานที่ต้องการความเสถียรด้านความเร็วที่สมบูรณ์แบบ เครื่องตรวจสอบการพิมพ์หินและเครื่องตรวจสอบด้วยแสงของเซมิคอนดักเตอร์ใช้การออกแบบที่ไร้เหล็กโดยเฉพาะเกือบทั้งหมด
สถาปัตยกรรมเพลาเชิงเส้นแบบท่อให้คุณค่าที่แตกต่างไปจากเดิมอย่างสิ้นเชิง รุ่นเหล่านี้บรรจุแม่เหล็กหายากไว้ในท่อสเตนเลสสตีล คอยล์บังคับพันรอบเพลานี้อย่างสมบูรณ์ การออกแบบนี้จะยกเลิกแรงดึงดูดในแนวรัศมีที่รุนแรง ทำให้การประกอบมีความปลอดภัยมากขึ้น รุ่นท่อทำหน้าที่ทดแทนกระบอกสูบนิวแมติกแบบดั้งเดิมได้อย่างดีเยี่ยม นอกจากนี้ ยังปิดผนึกจากการปนเปื้อนในสิ่งแวดล้อมได้ง่ายกว่าอีกด้วย ท่อหลายรุ่นเป็นไปตามข้อกำหนดการชะล้าง IP67 หรือ IP69K ทำให้เหมาะอย่างยิ่งสำหรับการแปรรูปอาหาร บรรจุภัณฑ์ และสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง ซึ่งรางแม่เหล็กแบนจะดึงดูดเศษเหล็กที่ทำลายล้างได้
การเลือกระหว่างการเคลื่อนที่แบบหมุนและแบบขับเคลื่อนโดยตรงนั้นขึ้นอยู่กับการปรับฟิสิกส์ให้สอดคล้องกับข้อกำหนดการใช้งานเฉพาะของคุณ ไม่มีเทคโนโลยีใดที่ทำหน้าที่เป็นโซลูชั่นสากลได้ คุณต้องประเมินโหลด เกณฑ์ความแม่นยำ และข้อจำกัดด้านสิ่งแวดล้อม ใช้แนวทางต่อไปนี้เพื่อแจ้งกระบวนการกำหนดคุณสมบัติของคุณ
ทางเลือกระหว่างระบบส่งกำลังแบบกลไกและระบบขับเคลื่อนโดยตรงนั้นไม่ค่อยได้ขึ้นอยู่กับว่าเทคโนโลยีใดจะดีกว่าในระดับสากล จำเป็นต้องมีการจับคู่ฟิสิกส์ของมอเตอร์อย่างพิถีพิถันเพื่อให้เข้ากับความทนทานต่อปฏิกิริยาสะท้อนกลับของแอปพลิเคชันของคุณ ปริมาณงานที่ต้องการ และข้อจำกัดด้านสิ่งแวดล้อม การตั้งค่าแบบดั้งเดิมยังคงครอบงำการใช้งานที่มีแรงบิดสูงและการยกของหนัก อย่างไรก็ตาม สถาปัตยกรรมไดเร็กไดรฟ์จะปลดล็อกความเร็วที่ไม่มีใครเทียบได้ ความแม่นยำระดับซับไมครอน และความน่าเชื่อถือแบบไร้การสัมผัสสำหรับงานระบบอัตโนมัติขั้นสูง
ขั้นตอนต่อไปของคุณต้องมีการประเมินระบบเชิงปฏิบัติ ขั้นแรก สร้างแผนผังโปรไฟล์การเคลื่อนไหวที่แน่นอนของคุณ รวมถึงการเร่งความเร็วสูงสุดและแรง RMS ต่อเนื่อง จากนั้น ขอการจำลองความร้อนตามรอบการทำงานเฉพาะของคุณเพื่อให้แน่ใจว่ามีอุณหภูมิในการทำงานที่ปลอดภัย สุดท้าย ใช้เมทริกซ์เครื่องคำนวณขนาดเพื่อเปรียบเทียบเวลาการตกตะกอนที่คาดหวังระหว่างบอลสกรูและสเตจขับเคลื่อนโดยตรง การจำลองส่วนหน้าที่เข้มงวดรับประกันว่าคุณจะระบุสถาปัตยกรรมที่สมบูรณ์แบบสำหรับความท้าทายทางวิศวกรรมที่แน่นอนของคุณ
ตอบ: ไม่ เนื่องจากเป็นแบบขับเคลื่อนโดยตรงและไม่มีส่วนประกอบของระบบส่งกำลังแบบกลไก เช่น เกียร์หรือบอลสกรู ฟันเฟืองจึงถูกกำจัดออกจากโปรไฟล์การเคลื่อนไหวโดยเนื้อแท้
ตอบ: ไม่ใช่โดยเนื้อแท้ ต่างจากลีดสกรูซึ่งสามารถล็อคตัวเองได้ด้วยแรงเสียดทาน มอเตอร์แนวราบจะปล่อยโหลดในแนวตั้งเมื่อสูญเสียพลังงาน เว้นแต่คุณจะรวมเบรกแบบนิวแมติกหรือแม่เหล็กภายนอกเข้าด้วยกัน
ตอบ: ขึ้นอยู่กับการออกแบบเฉพาะ รางแม่เหล็กแบนแบบเปลือยสามารถดึงดูดฝุ่นที่เป็นเหล็ก ทำให้เกิดความล้มเหลวอย่างรวดเร็ว สำหรับสภาพแวดล้อมที่รุนแรง คุณต้องระบุสถาปัตยกรรมแบบท่อปิดหรือระบบที่ใช้ฝาครอบป้องกันระดับ IP
