ฟังก์ชั่นมอเตอร์เชิงเส้นอย่างไร

การแนะนำ

ลองนึกภาพมอเตอร์โรตารีแบบดั้งเดิม โดยจะหมุนเพลา ซึ่งต้องใช้สายพาน เกียร์ หรือลีดสกรูเพื่อเปลี่ยนการเคลื่อนที่เป็นวงกลมให้เป็นการเคลื่อนที่ในแนวเส้นตรง ทีนี้ ลองนึกภาพ 'กำลังคลาย' มอเตอร์นั้น สเตเตอร์จะกลายเป็นทางเรียบ และโรเตอร์จะกลายเป็นแคร่ที่เหินไป นี่คือสาระสำคัญพื้นฐานของมอเตอร์เชิงเส้นตรง

โลกอุตสาหกรรมได้เปลี่ยนมาสู่เทคโนโลยีนี้เนื่องจากช่วยลดแรงเสียดทานทางกลและฟันเฟือง เมื่อเราถาม 'มันทำงานอย่างไร' เรากำลังดูระบบขับเคลื่อนโดยตรงที่ใช้แรงแม่เหล็กไฟฟ้าเพื่อให้ได้ความเร็วสูงและความแม่นยำสูงไปพร้อมๆ กัน ในคู่มือนี้ เราจะขจัดความซับซ้อนออกเพื่อแสดงให้คุณเห็นว่าสนามแม่เหล็กมีปฏิกิริยาอย่างไรในการเคลื่อนย้ายโหลดด้วยประสิทธิภาพอันน่าทึ่ง ไม่ว่าคุณกำลังดูรุ่น Ironcore หรือ Ironless การทำความเข้าใจหลักฟิสิกส์เบื้องหลังมอเตอร์เชิงเส้นตรงถือเป็นก้าวแรกในการเพิ่มประสิทธิภาพกลยุทธ์ระบบอัตโนมัติของคุณ

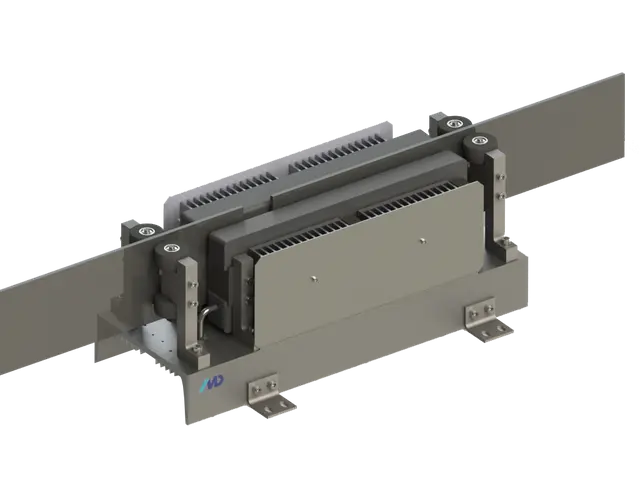

แนวคิด 'ไม่ม้วนออก': จากการเคลื่อนที่แบบหมุนไปจนถึงการเคลื่อนที่เชิงเส้น

เพื่อทำความเข้าใจว่ามอเตอร์เชิงเส้นทำงานอย่างไร คุณต้องเห็นภาพเรขาคณิตของมันก่อน ในมอเตอร์มาตรฐาน สนามแม่เหล็ก 'ไล่' ตัวมันเองเป็นวงกลม ในมอเตอร์เชิงเส้น สนามนี้เคลื่อนที่เป็นเส้นตรง ประกอบด้วยสองส่วนหลัก: 'แรง' (ส่วนที่เคลื่อนที่ซึ่งมีขดลวด) และ 'ทางแม่เหล็ก' (รางที่อยู่กับที่)

ข้อได้เปรียบของไดรฟ์ตรง

เนื่องจากเป็นระบบไดเร็กไดรฟ์จึงไม่ต้องมีคนกลาง ระบบทั่วไปใช้บอลสกรูหรือสายพาน ชิ้นส่วนเหล่านี้สึกหรอ ยืดตัว และเพิ่ม 'สละสลวย' ให้กับการเคลื่อนไหว มอเตอร์ เชิงเส้นตรง ทำงานโดยออกแรงโดยตรงกับโหลด การขาดการสัมผัสทางกลไกหมายความว่าสิ่งเดียวที่สัมผัสกับรางคืออากาศหรือชุดตลับลูกปืนเชิงเส้นคุณภาพสูง สำหรับการใช้งานทางอุตสาหกรรม สิ่งนี้แปลเป็นศูนย์ฟันเฟืองและลดต้นทุนการบำรุงรักษาลงอย่างมาก

ปฏิสัมพันธ์ทางแม่เหล็กไฟฟ้า

มันทำงานบนหลักการของกองทัพลอเรนซ์ เมื่อกระแสไฟฟ้าไหลผ่านขดลวดในตัว Forcer จะทำให้เกิดสนามแม่เหล็ก สนามนี้โต้ตอบกับรางแม่เหล็กถาวร แรงที่เกิดขึ้นจะดัน Forcer ไปตามความยาวของแทร็ก ด้วยการเปลี่ยนความถี่และเฟสของกระแส เราจะควบคุมความเร็วและจุดที่กระแสจะหยุดได้อย่างแม่นยำ นี่คือเหตุผลหลักที่ทำให้ได้รับความแม่นยำสูงเช่นนี้

การซิงโครไนซ์สนามแม่เหล็ก: บทบาทของตัวควบคุม

มอเตอร์เชิงเส้นไม่สามารถทำงานได้ในสุญญากาศ มันต้องใช้ 'สมอง' หรือการขับเคลื่อนที่ซับซ้อน ในขณะที่แม่เหล็กและคอยล์ทำหน้าที่สร้างกล้ามเนื้อ ตัวควบคุมจะทำหน้าที่จับเวลา หากต้องการเคลื่อนย้าย Forcer ตัวขับจะต้องเปลี่ยนกระแสในคอยล์ที่ระดับไมโครวินาทีที่ถูกต้อง

กระบวนการสับเปลี่ยน

ไดรฟ์จำเป็นต้องทราบตำแหน่งที่แน่นอนของแรงที่สัมพันธ์กับแม่เหล็ก เราเรียกสิ่งนี้ว่า 'การเปลี่ยนค่า' ระบบที่มีความแม่นยำสูงส่วนใหญ่ใช้ตัวเข้ารหัสเชิงเส้น ซึ่งเป็นไม้บรรทัดดิจิทัลที่บอกไดรฟ์ได้อย่างแม่นยำว่ามอเตอร์อยู่ที่ตำแหน่งใดในไมครอน ในขณะที่ Forcer เคลื่อนที่ ตัวขับเคลื่อนจะเปลี่ยนขั้วของสนามแม่เหล็กไฟฟ้าเพื่อดึง Forcer ไปยังแม่เหล็กอันถัดไปหรือผลักออกจากอันสุดท้าย

การจัดการความเร็วสูงและความเร่ง

เนื่องจากไม่มีแรงเฉื่อยจากเพลาที่กำลังหมุนหรือสกรูหนัก มอเตอร์แนวราบจึงสามารถเร่งความเร็วได้ในอัตราที่จะหักเข็มขัดแบบเดิมได้ เรามักจะเห็นความเร่งที่เกิน 5G หรือ 10G ในการประกอบอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรม ในการจัดการสิ่งนี้ ไดรฟ์จะใช้อัลกอริธึมที่ซับซ้อนเพื่อให้แน่ใจว่าการเคลื่อนที่ด้วยความเร็วสูงจะไม่ส่งผลให้เกิดการโอเวอร์ช็อต โดยจะรักษาสมดุลของกำลังและการเบรกเพื่อให้การเคลื่อนไหวราบรื่นและคาดเดาได้

การเปรียบเทียบสถาปัตยกรรม Ironcore และ Ironless

วิธีการทำงานของมอเตอร์เชิงเส้นตรงนั้นขึ้นอยู่กับโครงสร้างภายในเป็นอย่างมาก วิศวกรเลือกระหว่างดีไซน์ Ironcore และ Ironless โดยพิจารณาจากน้ำหนักของน้ำหนักบรรทุกและความนุ่มนวลในการเคลื่อนย้ายที่ต้องการ

มอเตอร์เชิงเส้น Ironcore: เอาท์พุตแรงสูงสุด

การออกแบบโครงสร้าง

รุ่น Ironcore พันคอยล์ทองแดงรอบชุดการเคลือบเหล็ก (แกน) เหล็กนี้ช่วยเน้นฟลักซ์แม่เหล็ก ทำให้เกิด 'แรงดึง' แม่เหล็กที่แรงกว่ามาก เนื่องจากเหล็กเป็นตัวนำที่ดีเยี่ยมสำหรับสนามแม่เหล็ก มอเตอร์เหล่านี้จึงเหมาะสำหรับงานอุตสาหกรรมที่ต้องยกของหนัก เช่น การตัดเฉือน CNC หรือการจัดการวัสดุขนาดใหญ่

เอาชนะ 'การ Cogging'

ความท้าทายหลักของมอเตอร์เชิงเส้นตรง Ironcore คือปรากฏการณ์ที่เรียกว่า 'ฟันเฟือง' เนื่องจากแกนเหล็กถูกดึงดูดโดยธรรมชาติไปยังรางแม่เหล็กถาวรแม้ในขณะที่ปิดเครื่องอยู่ มอเตอร์จึงรู้สึก 'รอยบาก' ขณะเคลื่อนที่ได้ เพื่อแก้ปัญหานี้ ผู้เชี่ยวชาญใช้แม่เหล็ก 'เอียง' หรือซอฟต์แวร์ชดเชยขั้นสูงเพื่อให้แน่ใจว่าการเคลื่อนไหวยังคงนิ่ง พวกเขาเป็นตัวเลือกที่เหมาะสำหรับเมื่อคุณต้องการโซลูชันที่ทนทานและมีกำลังสูง

มอเตอร์เชิงเส้นตรงไร้เหล็ก: สุดยอดความแม่นยำและความเร็ว

ประสิทธิภาพไร้แรงเสียดทาน

ในมอเตอร์เชิงเส้นตรงไร้เหล็ก คอยล์ถูกห่อหุ้มด้วยอีพอกซีเรซินโดยไม่มีแกนเหล็ก สิ่งนี้ทำให้ Force เบากว่ามาก ทำให้สามารถเร่งความเร็วได้มาก เนื่องจากไม่มีเหล็กจึงไม่มีฟันเฟือง การเคลื่อนไหวนั้นราบรื่นราวกับผ้าไหม ซึ่งมีความสำคัญต่อการสแกนเซมิคอนดักเตอร์หรือการถ่ายภาพทางการแพทย์ ซึ่งแม้แต่การสั่นสะเทือนเล็กๆ น้อยๆ ก็ถือว่าล้มเหลว

การจัดการความร้อน

ข้อดีประการหนึ่งคือความร้อน หากไม่มีแกนเหล็กทำหน้าที่เป็น 'ตัวระบายความร้อน' ขดลวดทองแดงก็อาจร้อนได้ในระหว่างรอบการทำงานสูง อย่างไรก็ตาม การออกแบบแบบโมดูลาร์มักจะช่วยให้สามารถรวมครีบระบายความร้อนหรือเส้นทางระบายความร้อนด้วยอากาศได้ หากเป้าหมายของคุณคือความแม่นยำสูงที่สุดเท่าที่จะเป็นไปได้โดยไม่มีแรงดึงดูดของแม่เหล็กระหว่าง Forcer และสนามแข่ง รุ่น Ironless จะเป็นผู้ชนะ

รางแม่เหล็กถาวร: รากฐานแห่งพลัง

'วิถีแม่เหล็ก' คือส่วนที่อยู่กับที่ของมอเตอร์ เป็นหน่วยแม่เหล็กถาวรกำลังสูงเรียงกันเป็นแถวโดยมีเสาสลับกัน (เหนือ-ใต้-เหนือ-ใต้) คุณภาพของแม่เหล็กเหล่านี้จะกำหนดวิธีการทำงานของมอเตอร์เชิงเส้นตรงภายใต้ภาระ

ความแรงของแม่เหล็กและระดับเสียง

'ระยะพิทช์' คือระยะห่างระหว่างจุดศูนย์กลางของแม่เหล็ก 2 อันที่อยู่ติดกัน ระยะห่างที่น้อยกว่ามักจะช่วยให้ได้ความละเอียดสูงกว่า แต่อาจจำกัดแรงสูงสุด รางอุตสาหกรรมส่วนใหญ่ใช้แม่เหล็กนีโอไดเมียม (NdFeB) เนื่องจากมีความหนาแน่นของพลังงานแม่เหล็กสูงที่สุด เพื่อให้แน่ใจว่ามอเตอร์ยังคงมีขนาดกะทัดรัดในขณะที่ยังสามารถดันน้ำหนักมากด้วยความเร็วสูงได้

ระบบติดตามแบบโมดูลาร์

ส่วนที่ดีที่สุดของเทคโนโลยีนี้คือมันเป็นโมดูลาร์ คุณสามารถยึดรางแม่เหล็กหลายอันเข้าด้วยกันเพื่อสร้างระยะการเดินทางตั้งแต่ 10 เมตรขึ้นไป เนื่องจากไม่จำเป็นต้องต่อ Forcer เข้ากับสกรู ความยาวของ 'ระยะชัก' จึงถูกจำกัดด้วยจำนวนรางแม่เหล็กที่คุณต้องการติดตั้งเท่านั้น ความยืดหยุ่นนี้ทำให้เป็นที่ชื่นชอบสำหรับการขนส่งทางไกลในคลังสินค้าอัตโนมัติ

การกระจายความร้อนและความเสถียรทางความร้อน

เนื่องจากมอเตอร์เชิงเส้นตรงทำงานโดยส่งกระแสสูงผ่านขดลวดทองแดง จึงทำให้เกิดความร้อน ในมอเตอร์โรตารี พัดลมบนเพลามักจะทำให้ระบบเย็นลง ในระบบเชิงเส้น เราต้องมีความคิดสร้างสรรค์มากขึ้นเพื่อรักษาความแม่นยำสูง

ความท้าทายในการขยายความร้อน

ความร้อนทำให้วัสดุขยายตัว ในสภาพแวดล้อมที่มีความแม่นยำสูง การขยายตัวเพียงไม่กี่ไมครอนอาจทำให้การจัดแนวของเลเซอร์หรือเซนเซอร์ไม่เป็นไปตามนั้น นี่คือเหตุผลว่าทำไม การตั้งค่า มอเตอร์เชิงเส้นตรงเชิงอุตสาหกรรม หลาย ๆ ตัว จึงมีเซ็นเซอร์อุณหภูมิที่พูดคุยโดยตรงกับไดรฟ์ หากมอเตอร์ร้อนเกินไป ระบบขับเคลื่อนจะลดกำลังหรือกระตุ้นระบบระบายความร้อนภายนอก

วิธีการทำความเย็น

• ระบายความร้อนด้วยอากาศ: เหมาะสำหรับมอเตอร์ Ironless งานเบา

• ระบายความร้อนด้วยน้ำ: ใช้สำหรับมอเตอร์ Ironcore ในการตัดเฉือนหนักเพื่อรักษาอุณหภูมิให้คงที่

• Passive Sinks: การอัดขึ้นรูปอะลูมิเนียมแบบโมดูลาร์ที่ดึงความร้อนออกจากคอยล์

การรักษาเสถียรภาพทางความร้อนทำให้มั่นใจได้ว่ารางแม่เหล็กถาวรจะไม่สูญเสียความแรงของแม่เหล็กเมื่อเวลาผ่านไป ซึ่งอาจเกิดขึ้นได้หากแม่เหล็กสัมผัสกับความร้อนสูง (สูงกว่าอุณหภูมิกูรี)

การใช้งานในโลกแห่งความเป็นจริง: ที่ซึ่ง Direct Drive ชนะ

การทำความเข้าใจว่าฟังก์ชันมอเตอร์แนวราบช่วยให้เราเข้าใจว่าทำไมจึงเข้ามาแทนที่เทคโนโลยีเก่าในภาคส่วนเฉพาะ มันไม่ใช่แค่การเคลื่อนที่อย่างรวดเร็วเท่านั้น มันเกี่ยวกับการทำเช่นนั้นด้วยระดับการทำซ้ำที่ระบบกลไกไม่สามารถสัมผัสได้

การผลิตเซมิคอนดักเตอร์และอิเล็กทรอนิกส์

ในด้านนี้ ส่วนประกอบต่างๆ จะมีขนาดเล็กลงทุกปี ในการเลือกและวางชิปที่มีขนาดเล็กกว่าเม็ดน้ำตาล คุณต้องมีมอเตอร์แนวราบที่มีความแม่นยำสูง การออกแบบ Ironless เหมาะอย่างยิ่งที่นี่ เนื่องจากไม่มีฟันเฟืองทำให้มั่นใจได้ว่าชิปจะไม่สั่นไหวระหว่างการขนส่ง

การพิมพ์และการสแกนทางอุตสาหกรรม

เครื่องพิมพ์หน้ากว้างต้องใช้ มอเตอร์แนวราบแบบโมดูลาร์ เพื่อเคลื่อนหัวพิมพ์ข้ามโครงสำหรับตั้งสิ่งของที่กว้าง ความเร็วสูงช่วยให้การผลิตเร็วขึ้น ในขณะที่การตอบสนองของตัวเข้ารหัสช่วยให้มั่นใจได้ว่าหมึกทุกหยดลงจอดในตำแหน่งที่ถูกต้อง ต่างจากสายพานตรงที่มอเตอร์จะไม่ยืดออกเมื่อเวลาผ่านไป ดังนั้นคุณภาพการพิมพ์จึงคงเดิมตั้งแต่วันแรกจนถึงปีที่ห้า

คุณสมบัติ	ระบบบอลสกรู	มอเตอร์เชิงเส้น
ความเร็ว	ปานกลาง	ความเร็วสูง
ความแม่นยำ	เสื่อมสภาพไปตามกาลเวลา	รักษาความแม่นยำสูง
การซ่อมบำรุง	ต้องมีการเอาอกเอาใจบ่อยๆ	เกือบเป็นศูนย์
ฟันเฟือง	ทั่วไป	ไม่มี (ไดรฟ์ตรง)
ระยะเวลาการเดินทาง	จำกัดด้วยสกรูย้อย	โมดูลาร์ (ไม่จำกัด)

ข้อได้เปรียบแบบโมดูลาร์ในการบูรณาการระบบ

ปัจจัยสำคัญในการทำงานของมอเตอร์เชิงเส้นตรงภายในเครื่องจักรขนาดใหญ่คือลักษณะของโมดูลาร์ วิศวกรสามารถ 'ผสมและจับคู่' ส่วนประกอบต่างๆ เพื่อให้เหมาะสมกับพื้นที่และความต้องการด้านกำลังเฉพาะของโครงการของตน

การปรับแต่ง Force

คุณสามารถใช้ Forcers หลายอันบนรางแม่เหล็กถาวรอันเดียวได้ ซึ่งช่วยให้ชิ้นส่วนสองส่วนที่แตกต่างกันของเครื่องจักรเคลื่อนที่อย่างอิสระบนแกนเดียวกัน ในระบบแบบดั้งเดิม คุณจะต้องมีชุดรางแยกกันสองชุดและบอลสกรูสองตัวแยกกัน ซึ่งจะต้องใช้พื้นที่เป็นสองเท่า ความสามารถนี้เป็นข้อได้เปรียบอย่างมากในการออกแบบอุตสาหกรรมที่ทันสมัยและกะทัดรัด

ความสามารถในการปรับขนาดของวิถีแม่เหล็ก

เนื่องจากรางทำจากส่วนโมดูลาร์ คุณจึงสามารถเริ่มต้นด้วยระยะชักสั้นสำหรับต้นแบบ และขยายได้อย่างง่ายดายสำหรับเครื่องจักรที่พร้อมสำหรับการผลิต ซึ่งจะช่วยลดความเสี่ยงสำหรับนักพัฒนา พวกเขาไม่จำเป็นต้องซื้อสกรูขนาดใหญ่และมีราคาแพงสำหรับการทดสอบ พวกเขาเพียงเพิ่มแม่เหล็กอีกเมตรหนึ่งเมื่อพร้อม

การแก้ไขปัญหาและอายุการใช้งาน: สิ่งที่ต้องระวัง

แม้ว่ามอเตอร์แนวราบจะทำงานโดยมีชิ้นส่วนที่เคลื่อนไหวน้อยมาก แต่ก็ไม่สามารถต้านทานได้ เพื่อให้แน่ใจว่ายังคงเป็นชิ้นส่วนคุณภาพสูงในโรงงานของคุณ คุณต้องระวังปัญหาเฉพาะ

การปนเปื้อนและการป้องกัน

รางแม่เหล็กถาวรเปรียบเสมือนแม่เหล็กขนาดยักษ์สำหรับเศษโลหะ หากเครื่องจักรของคุณกำลังตัดเหล็ก เศษเหล่านั้นจะลอยเข้าหาแม่เหล็ก การตั้งค่าทางอุตสาหกรรมส่วนใหญ่ใช้ที่สูบลมหรือฝาครอบ 'เหลื่อม' เพื่อรักษารางรถไฟให้สะอาด หากเศษชิ้นส่วนเข้าไประหว่าง Forcer และแม่เหล็ก อาจทำให้เกิดรอยขีดข่วนหรือแม้แต่กระดาษติดร้ายแรงได้

การจัดการสายเคเบิล

Forcer เคลื่อนที่ ซึ่งหมายความว่าสายไฟและสายไฟป้อนกลับจะต้องเคลื่อนที่ไปด้วย ในการใช้งานความเร็วสูง สายเคเบิลเหล่านี้จะงอได้นับล้านครั้ง การใช้ 'drag chain' แบบยืดหยุ่นสูงเป็นสิ่งจำเป็น หากสายเคเบิลขาด มอเตอร์แนวราบจะหยุดทำงานทันที ระบบระดับไฮเอนด์มักใช้การถ่ายโอนพลังงานแบบไร้สายหรือแบบไม่สัมผัส แต่สำหรับส่วนใหญ่ ระบบจัดการสายเคเบิลที่ทนทานเป็นกุญแจสำคัญในการมีอายุการใช้งานยาวนาน

บทสรุป

มอเตอร์แนวราบแสดงถึงจุดสุดยอดของการควบคุมการเคลื่อนไหวสมัยใหม่ ด้วยการขจัด 'เสียงรบกวน' ทางกลไกของเฟืองและสกรู ช่วยให้เครื่องจักรอุตสาหกรรมทำงานด้วยความเร็วสูงและความแม่นยำสูงซึ่งครั้งหนึ่งเคยถือว่าเป็นไปไม่ได้ ไม่ว่าคุณจะเลือก Ironcore สำหรับกำลังดิบ หรือ Ironless สำหรับการเคลื่อนไหวที่ราบรื่นเหมือนกระจก แนวคิดมอเตอร์แบบ 'ไม่ม้วนออก' มอบโซลูชันแบบโมดูลาร์และทนทานสำหรับอนาคตของระบบอัตโนมัติ การทำความเข้าใจปฏิสัมพันธ์ระหว่างรางแม่เหล็กถาวรและแรงแม่เหล็กไฟฟ้าเป็นความลับในการปลดล็อกประสิทธิภาพที่แท้จริง

คำถามที่พบบ่อย

คำถามที่ 1: มอเตอร์เชิงเส้นมีราคาแพงกว่าบอลสกรูหรือไม่

ตอนแรกใช่ ราคาของแม่เหล็กและไดรฟ์ระดับไฮเอนด์นั้นสูงกว่า อย่างไรก็ตาม เมื่อคุณคำนึงถึงการขาดการบำรุงรักษา ปริมาณงานที่สูงขึ้นจากความเร็วสูง และความแม่นยำสูงในระยะยาว ต้นทุนรวมในการเป็นเจ้าของ (TCO) มักจะต่ำกว่าสำหรับมอเตอร์เชิงเส้นตรง

คำถามที่ 2: ฉันสามารถใช้มันในแอปพลิเคชันแนวตั้งได้หรือไม่

ใช่ แต่คุณต้องมี 'ถ่วงดุล' หรือเบรก เนื่องจากไม่มีแรงเสียดทานในการยึด Force ไว้กับที่ มันจะลดลงเมื่อพลังงานดับ แท่นวางแนวตั้งทางอุตสาหกรรมส่วนใหญ่ใช้สปริงนิวแมติกหรือเบรกเชิงกลเพื่อจัดการสิ่งนี้

คำถามที่ 3: ฉันจะเลือกระหว่าง Ironcore และ Ironless ได้อย่างไร

หากคุณต้องการเคลื่อนย้ายของหนัก (มากกว่า 50 กก.) และสามารถทนต่อการฟันเฟืองได้เล็กน้อย เลือกใช้ Ironcore หากคุณต้องการอัตราเร่งสูงสุดและการเคลื่อนไหวที่ราบรื่นอย่างสมบูรณ์แบบสำหรับสินค้าน้ำหนักเบา Ironless เป็นตัวเลือกที่ดีกว่า
