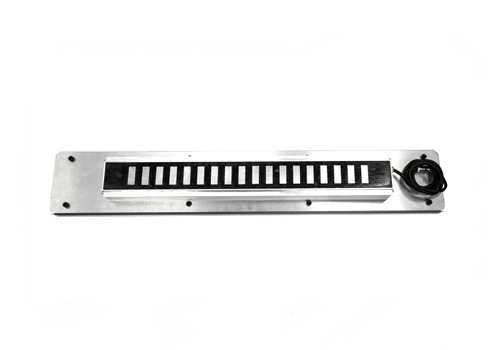

ตัวกระตุ้นมอเตอร์เชิงเส้นคืออะไร?

การแนะนำ

ในโลกของระบบอัตโนมัติสมัยใหม่ ความต้องการความเร็วและความแม่นยำได้ผลักดันระบบกลไกแบบเดิมถึงขีดจำกัด หากคุณเคยสงสัยว่าเครื่องรับและวางเซมิคอนดักเตอร์เคลื่อนที่ด้วยความเร็วที่มองไม่เห็นได้อย่างไร หรือวิธีที่เครื่องตัดเลเซอร์ระดับไฮเอนด์รักษาความแม่นยำระดับต่ำกว่าไมครอน คำตอบอยู่ที่แอคทูเอเตอร์มอเตอร์เชิงเส้น

โดยพื้นฐานแล้ว มอเตอร์เชิงเส้นคือมอเตอร์โรตารีที่ถูก 'คลี่ออก' แทนที่จะสร้างแรงบิด (การหมุน) มอเตอร์จะสร้างแรงเป็นเส้นตรง ด้วยการขจัดความจำเป็นในการใช้ชิ้นส่วนกลไกขั้นกลาง เช่น ลีดสกรูหรือสายพาน ทำให้มีระดับความแม่นยำสูงและความเร็วสูงอย่างที่ไม่เคยทำได้มาก่อน คู่มือนี้จะอธิบายอย่างละเอียดว่าแอคชูเอเตอร์มอเตอร์เชิงเส้นคืออะไร ทำงานอย่างไรในสภาพแวดล้อมทางอุตสาหกรรม และเหตุใดจึงกลายเป็นแกนหลักของการผลิตที่ใช้เทคโนโลยีขั้นสูงในปี 2026

สถาปัตยกรรมหลัก: วิธีการทำงานของมอเตอร์เชิงเส้นตรง

เพื่อทำความเข้าใจเกี่ยวกับแอคชูเอเตอร์มอเตอร์เชิงเส้น คุณต้องเห็นภาพมอเตอร์ไฟฟ้ามาตรฐานก่อน ในมอเตอร์โรตารี สนามแม่เหล็กจะหมุนโรเตอร์ ในมอเตอร์เชิงเส้นตรง สเตเตอร์และโรเตอร์จะวางเรียบ ส่วนหนึ่งยังคงอยู่กับที่ (ราง) ในขณะที่อีกส่วนหนึ่ง (แรง) เคลื่อนที่ข้ามมัน

ไดรฟ์แม่เหล็กไฟฟ้าโดยตรง

ความสวยงามของระบบนี้คือเทคโนโลยี 'Direct Drive' ในระบบแบบดั้งเดิม มอเตอร์จะหมุนสกรู แล้วจึงเคลื่อนแคร่ สิ่งนี้ทำให้เกิดการเสียดสี ฟันเฟือง และการสึกหรอ มอเตอร์ เชิงเส้น จะกำจัด 'คนกลาง' เหล่านี้ออกไป แรงแม่เหล็กจะมีปฏิกิริยาโต้ตอบโดยตรงระหว่างแรงกับราง ซึ่งช่วยให้สามารถเข้าถึงความเร็วสูงกว่า 5 เมตรต่อวินาทีได้เกือบจะในทันที

บทบาทของแม่เหล็กถาวร

แอคชูเอเตอร์ทางอุตสาหกรรมส่วนใหญ่อาศัยรางแม่เหล็กถาวร แม่เหล็กเหล่านี้ถูกจัดเรียงในรูปแบบขั้วเฉพาะ (มักจะเป็นอาร์เรย์ Halbach) เพื่อเพิ่มฟลักซ์แม่เหล็กให้สูงสุด เมื่อกระแสไฟฟ้าไหลผ่านขดลวดในแรง มันจะสร้างสนามแม่เหล็กที่ผลักหรือดึงดูดแม่เหล็กของราง ผลักรางไปข้างหน้าด้วยพลังอันเหลือเชื่อ มันหรูหรา เงียบ และทนทานอย่างไม่น่าเชื่อ

Ironcore กับ Ironless: การเลือกการกำหนดค่าที่เหมาะสม

เมื่อวิศวกรพูดถึงมอเตอร์เชิงเส้น พวกเขามักจะแบ่งมอเตอร์ออกเป็นสองประเภทหลักตามโครงสร้างภายใน การเลือกระหว่างสิ่งเหล่านี้ขึ้นอยู่กับว่าลำดับความสำคัญของคุณคือพลังดิบหรือความราบรื่นขั้นสุด

มอเตอร์เชิงเส้น Ironcore สำหรับงานหนัก

มอเตอร์เชิงเส้นตรง Ironcore มีขดลวดพันรอบการเคลือบเหล็กซิลิกอน แกนเหล็กมุ่งความสนใจไปที่ฟลักซ์แม่เหล็ก ทำให้มอเตอร์สร้างแรงจำนวนมหาศาล สิ่งเหล่านี้คือกลไกสำคัญของโลกอุตสาหกรรมที่ใช้ในเครื่องจักร CNC สำหรับงานหนักและการขนถ่ายวัสดุขนาดใหญ่ อย่างไรก็ตาม พวกเขาประสบปัญหา 'ฟันเฟือง'—อาการกระตุกเล็กน้อยซึ่งเกิดจากการที่เหล็กดึงดูดแม่เหล็ก

มอเตอร์เชิงเส้นตรงไร้เหล็กเพื่อความแม่นยำสูง

รุ่น Ironless จะวางคอยล์ไว้ในราง 'U-channel' ที่เต็มไปด้วยเรซินโดยไม่มีแกนเหล็ก เนื่องจากไม่มีเหล็ก จึงมีแรงดึงดูดแม่เหล็กเป็นศูนย์ระหว่างแรงกับรางเมื่อปิดเครื่อง สิ่งนี้จะช่วยกำจัดการฟันเฟืองโดยสิ้นเชิง เป็นมาตรฐานทองคำสำหรับการใช้งานที่มีความแม่นยำสูง เช่น การสแกน การสร้างภาพทางการแพทย์ และการตรวจสอบแผ่นเวเฟอร์เซมิคอนดักเตอร์ ซึ่งแม้แต่การสั่นสะเทือนด้วยกล้องจุลทรรศน์ก็สามารถทำลายกระบวนการได้

คุณสมบัติ	ไอรอนคอร์มอเตอร์	มอเตอร์ไร้เหล็ก
ความหนาแน่นของแรง	สูงมาก	ปานกลาง
แรง Cogging	ปัจจุบัน (ต้องมีการชดเชย)	ศูนย์
การกระจายความร้อน	ยอดเยี่ยม	ปานกลาง
น้ำหนัก	หนักกว่า	เบามาก
แอปพลิเคชั่นที่ดีที่สุด	การตัดเฉือนหนัก ระยะชักยาว	ไมโครอิเล็กทรอนิกส์, การสแกน

ความแม่นยำสูงและฟีดแบ็คลูป

แอคชูเอเตอร์มอเตอร์เชิงเส้นจะไม่มีประโยชน์หากไม่มี 'สมอง' และ 'ตา' เนื่องจากตัวมอเตอร์เป็นเพียงแหล่งกำเนิดแรง จึงต้องใช้ระบบป้อนกลับที่ซับซ้อนเพื่อทราบอย่างแน่ชัดว่ามอเตอร์อยู่ที่ไหนในพื้นที่ 3 มิติ

ความสำคัญของตัวเข้ารหัสเชิงเส้น

เพื่อให้ได้ความแม่นยำสูง มอเตอร์เชิงเส้นทุกตัวจะถูกจับคู่กับตัวเข้ารหัสเชิงเส้น นี่คือสเกลที่วิ่งไปตามแทร็ก เซ็นเซอร์แบบออปติคอลหรือแม่เหล็กบนแรงจะอ่านสเกลนี้ ในปี 2026 ระบบอุตสาหกรรมจำนวนมากเข้าถึงความละเอียดในช่วงนาโนเมตร วงจรป้อนกลับนี้จะบอกให้มอเตอร์ขับเคลื่อนปรับกำลังหลายพันครั้งต่อวินาทีเพื่อให้บรรลุเป้าหมายอย่างสมบูรณ์

ส่วนประกอบที่สำคัญเพื่อความแม่นยำ

เครื่องชั่งความละเอียดสูง

คุณภาพของสเกลตัวเข้ารหัสจะกำหนดความแม่นยำสูงสุดของมอเตอร์เชิงเส้นตรง ระบบระดับไฮเอนด์ส่วนใหญ่ใช้สเกลแบบออปติคอลเนื่องจากมีภูมิคุ้มกันต่อการรบกวนทางแม่เหล็กจากรางแม่เหล็กถาวร เพื่อให้แน่ใจว่าการเคลื่อนที่ด้วยความเร็วสูงจะไม่ส่งผลให้เกิด 'เกินพิกัด' หรือข้อผิดพลาดในการวางตำแหน่ง

ตัวควบคุมการเคลื่อนไหวและไดรฟ์

ไดรฟ์จะต้องเป็นแบบแยกส่วนและสามารถประมวลผลสัญญาณความเร็วสูงได้ โดยจะคำนวณกระแสไฟฟ้าที่จำเป็นในการไปถึงจุดเฉพาะ จากนั้น 'เบรก' มอเตอร์โดยใช้แรงแม่เหล็กไฟฟ้า ซึ่งช่วยให้หยุดด้วยความเร็วสูงได้แม่นยำพอๆ กับการสตาร์ท สำหรับเจ้าหน้าที่จัดซื้อ การดูแลให้ไดรฟ์เข้ากันได้กับมอเตอร์แนวราบถือเป็นสิ่งสำคัญพอๆ กับตัวมอเตอร์เอง

เหตุใดมอเตอร์เชิงเส้นตรงจึงมีประสิทธิภาพเหนือกว่าลีดสกรูและสายพาน

หากคุณกำลังใช้แอคชูเอเตอร์แบบกลไกอยู่ คุณอาจสงสัยว่าการเปลี่ยนมาใช้มอเตอร์แนวราบนั้นคุ้มค่ากับการลงทุนหรือไม่ คำตอบอยู่ที่ต้นทุนรวมในการเป็นเจ้าของและขีดจำกัดด้านประสิทธิภาพ

ขจัดการสึกหรอทางกล

ลีดสกรูแบบเดิมมี 'ฟันเฟือง' ซึ่งเป็นช่องว่างเล็กๆ ระหว่างสกรูและน็อต เมื่อเวลาผ่านไป ช่องว่างนี้จะเพิ่มขึ้นเมื่อโลหะสึกหรอ มอเตอร์เชิงเส้นไม่มีการสัมผัสกันระหว่างชิ้นส่วนที่เคลื่อนไหว (นอกเหนือจากรางนำ) ซึ่งหมายความว่าสามารถรักษาความแม่นยำสูงไว้ได้นานหลายปีโดยไม่จำเป็นต้องหล่อลื่นหรือเปลี่ยนใหม่ เป็นโซลูชัน 'ตั้งค่าแล้วลืม' สำหรับโรงงานที่มีรอบการทำงานสูง

การเปรียบเทียบความเร็วและความเร่ง

สายพานขับเร็วแต่ 'ยืดตัว' ทำให้ไม่แม่นยำที่อัตราเร่งสูง ลีดสกรูมีความแม่นยำแต่ช้าเนื่องจากความเร็วรอบสูงทำให้สกรูกระตุกหรือสั่น มอเตอร์เชิงเส้นมอบสิ่งที่ดีที่สุดจากทั้งสองโลก สามารถเร่งความเร็วได้ที่ 10G ขึ้นไป โดยจะไปถึงความเร็วสูงสูงสุดได้ภายในเสี้ยววินาที โดยที่ยังคงความแม่นยำระดับไมโครมิเตอร์ไว้ได้

การออกแบบโมดูลาร์และความสามารถในการปรับขนาดทางอุตสาหกรรม

ระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ต้องการความยืดหยุ่น นั่นคือสาเหตุที่ทำให้มอเตอร์เชิงเส้นตรงแบบโมดูลาร์ได้รับความนิยมอย่างมาก คุณสามารถ 'เลโก้' นำระบบเหล่านี้มารวมกันเพื่อให้พอดีกับพื้นโรงงานได้

ความยาวแทร็กที่ปรับขนาดได้

ต่างจากลีดสกรูซึ่งมีขีดจำกัดความยาวทางกายภาพก่อนที่จะเริ่มย้อย รางมอเตอร์เชิงเส้นสามารถขยายได้อย่างไม่มีกำหนด คุณเพียงแค่ประกอบส่วนแม่เหล็กถาวรเข้าด้วยกัน ทำให้เหมาะสำหรับการใช้งานที่ต้องเดินทางระยะไกล เช่น หุ่นยนต์โครงสำหรับตั้งสิ่งของเหนือศีรษะหรือระบบรับส่งความเร็วสูงในคลังสินค้า

ปฏิบัติการหลายกำลัง

ในการตั้งค่าแบบโมดูลาร์ คุณสามารถมีตัวบังคับ (ตัวเคลื่อนย้าย) ได้หลายตัวบนรางแม่เหล็กอันเดียว กองกำลังแต่ละคนสามารถเคลื่อนที่ได้อย่างอิสระ โดยปฏิบัติงานที่แตกต่างกันด้วยความเร็วที่ต่างกัน สิ่งนี้จะเพิ่มปริมาณงานของสายการผลิตโดยไม่เพิ่มพื้นที่ทางกายภาพของเครื่องจักร เป็นการแสดงออกถึงประสิทธิภาพระดับอุตสาหกรรมขั้นสูงสุด

การจัดการความร้อนและปัจจัยด้านสิ่งแวดล้อม

มอเตอร์ทุกตัวสร้างความร้อน และเนื่องจากมอเตอร์แนวราบมักถูกฝังอยู่ภายในเครื่องจักร การจัดการพลังงานความร้อนนั้นมีความสำคัญต่อการรักษาความแม่นยำสูง

กลยุทธ์การทำความเย็น

ในการใช้งาน Ironcore แรงสูง เรามักจะใช้การระบายความร้อนด้วยของเหลว ช่องน้ำไหลผ่านมอเตอร์เพื่อดึงความร้อนออกไป หากมอเตอร์ร้อนเกินไป โลหะจะขยายตัว ซึ่งจะทำให้การสอบเทียบความแม่นยำสูงหลุดลอยไป สำหรับการใช้งานที่เบากว่า Ironless การระบายความร้อนด้วยอากาศหรือตัวระบายความร้อนมักจะเพียงพอ หากรอบการทำงานไม่อยู่ที่ 100% ที่แรงสูงสุด

การป้องกันในสภาพแวดล้อมที่สกปรก

เนื่องจากรางแม่เหล็กถาวรถูกเปิดออก จึงสามารถดึงดูดขี้กบหรือเศษโลหะได้ ในร้านขายเครื่องจักร นี่เป็นหายนะ เพื่อแก้ปัญหานี้ แอคชูเอเตอร์ทางอุตสาหกรรมส่วนใหญ่จึงติดตั้งเครื่องสูบลม ฝาครอบ หรือ 'สแครเปอร์' ที่มีแรงสูง ซึ่งจะทำให้เส้นทางแม่เหล็กชัดเจน วิศวกรจะต้องเลือกแอคชูเอเตอร์ที่มีระดับ IP ที่เหมาะสม (การป้องกันทางเข้า) เพื่อให้แน่ใจว่ามอเตอร์แนวราบจะไม่ทำงานล้มเหลวในสภาพแวดล้อมที่เต็มไปด้วยฝุ่นหรือมีน้ำมัน

การใช้งาน: คุณจะเห็นพวกเขาได้ที่ไหนในปี 2569

การนำเทคโนโลยีมอเตอร์เชิงเส้นมาใช้กำลังเร่งตัวขึ้นในทุกภาคส่วนทางเทคนิค สิ่งเหล่านี้ไม่ใช่ 'เฉพาะกลุ่ม' ที่หรูหราอีกต่อไป สิ่งเหล่านี้เป็นข้อกำหนดสำหรับความสามารถในการแข่งขันระดับโลก

• การผลิตเซมิคอนดักเตอร์: การเคลื่อนย้ายเวเฟอร์ระหว่างสถานีประมวลผลด้วยความแม่นยำสูง

• ระบบอัตโนมัติในห้องปฏิบัติการทางการแพทย์: คัดแยกหลอดทดลองหลายพันหลอดด้วยความเร็วสูง

• การผลิตแบตเตอรี่ลิเธียม: การจัดการฟอยล์และเซลล์ที่บอบบางในสายการประกอบแบบโมดูลาร์

• การตัดด้วยเลเซอร์: ตรวจสอบให้แน่ใจว่าหัวเลเซอร์เคลื่อนไปตามเส้นทางที่ซับซ้อนโดยไม่มี 'การสั่นสะเทือน' ที่เกี่ยวข้องกับสายพาน

• การพิมพ์รูปแบบขนาดใหญ่: การขับเคลื่อนหัวพิมพ์อย่างราบรื่นเพื่อให้แน่ใจว่าการวางหมึกบนป้ายระดับไฮเอนด์สมบูรณ์แบบ

ข้อมูลเชิงลึกทางการเงิน: ROI ของเทคโนโลยีเชิงเส้น

แม้ว่าราคาเริ่มต้นของแอคชูเอเตอร์มอเตอร์เชิงเส้นจะสูงกว่าสายพานหรือสกรู แต่ผลตอบแทนจากการลงทุน (ROI) มักจะถึงภายในเวลาไม่ถึง 18 เดือนในสภาพแวดล้อมที่มีปริมาณมาก

ลดเวลาหยุดทำงาน

ลองนึกถึงต้นทุนของการหยุดสายการผลิตในโรงงานเนื่องจากน็อตลีดสกรูเสื่อมสภาพ ด้วยมอเตอร์แนวราบ จึงไม่มีส่วนสึกหรอเสียหาย ความน่าเชื่อถือทางอุตสาหกรรมหมายถึงการซ่อมแซมฉุกเฉินที่น้อยลงและสินค้าคงคลังอะไหล่น้อยลง

ปริมาณงานที่เพิ่มขึ้น

หากมอเตอร์เชิงเส้นตรงสามารถทำงานได้เร็วกว่าแอคทูเอเตอร์เชิงกล 30% แสดงว่าคุณกำลังผลิตผลิตภัณฑ์เพิ่มขึ้น 30% ต่อชั่วโมง กว่าหนึ่งปี กำลังการผลิตที่เพิ่มขึ้นนั้นเกินต้นทุนเริ่มต้นของ ฮาร์ดแวร์ ถือเป็นการเคลื่อนไหวเชิงกลยุทธ์สำหรับบริษัทใดๆ ก็ตามที่ต้องการเป็นผู้นำตลาดของตน มอเตอร์เชิงเส้นตรงความเร็วสูง มาก

บทสรุป

แอคชูเอเตอร์มอเตอร์เชิงเส้นเป็นวิวัฒนาการขั้นสูงสุดของมอเตอร์ไฟฟ้า ด้วยการขจัดสิ่งกีดขวางทางกลไก มันจะปลดล็อคระดับของความเร็วสูง ความแม่นยำสูง และความทนทานทางอุตสาหกรรมที่ครั้งหนึ่งเคยเป็นนิยายวิทยาศาสตร์ ไม่ว่าคุณจะเลือกพลังที่แท้จริงของการออกแบบ Ironcore หรือความเรียบระดับจุลทรรศน์ของระบบ Ironless คุณกำลังลงทุนในเทคโนโลยีที่จะกำหนดนิยามการผลิตมานานหลายทศวรรษ เป็นเส้นทางเส้นตรงสู่อนาคตที่มีประสิทธิภาพมากขึ้น

คำถามที่พบบ่อย

คำถามที่ 1: มอเตอร์เชิงเส้นดังกว่ามอเตอร์มาตรฐานหรือไม่

จริงๆแล้วมันเงียบกว่ามาก เนื่องจากไม่มีเฟืองหรือสกรูบดอยู่ด้วยกัน เสียงเดียวที่คุณได้ยินก็คืออากาศที่เคลื่อนที่และการเลื่อนของตลับลูกปืนไกด์ มันสร้างสภาพแวดล้อมทางอุตสาหกรรมที่น่ารื่นรมย์ยิ่งขึ้น

คำถามที่ 2: ฉันสามารถใช้มอเตอร์แนวราบในการใช้งานแนวตั้งได้หรือไม่

ใช่ แต่คุณต้องมีเบรกหรือเครื่องถ่วง เนื่องจากไม่มีแรงเสียดทานในการยึดแรงให้อยู่กับที่ มันจะเลื่อนลงเมื่อปิดเครื่อง ระบบโมดูลาร์ส่วนใหญ่มีเบรก 'ป้องกันความผิดพลาด' ในตัวสำหรับการใช้งานในแนวตั้ง

คำถามที่ 3: มอเตอร์เชิงเส้นตรงตั้งโปรแกรมยากหรือไม่

พวกเขาต้องการตัวควบคุมการเคลื่อนไหวที่ดี อย่างไรก็ตาม ไดรฟ์รุ่นใหม่ส่วนใหญ่จะมาพร้อมกับซอฟต์แวร์ 'ปรับแต่งอัตโนมัติ' ซอฟต์แวร์นี้จะวิเคราะห์โหลดและปรับการตั้งค่าความแม่นยำสูงให้คุณโดยอัตโนมัติ
