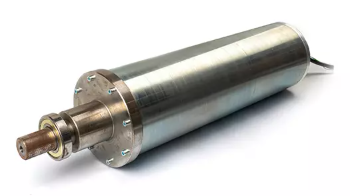

จะติดตั้งลูกกลิ้งแบบใช้มอเตอร์ได้อย่างไร?

การเปลี่ยนระบบสายพานลำเลียงมาตรฐานให้เป็นโรงไฟฟ้าอัตโนมัติเริ่มต้นด้วยการติดตั้งที่แม่นยำ คุณเคยพิจารณาบ้างไหมว่าสลักเกลียวที่ไม่ถูกต้องตัวหนึ่งทำลายระบบอัตโนมัติของคุณอย่างไร การตั้งค่าลูกกลิ้งที่ใช้มอเตอร์ที่ไม่เหมาะสมจะทำให้มอเตอร์ทำงานล้มเหลวก่อนเวลาอันควรและเป็นอันตรายต่อความปลอดภัย คู่มือนี้ให้รายละเอียดทีละขั้นตอนเพื่อให้แน่ใจว่าการติดตั้งของคุณปลอดภัยและปรับให้เหมาะสม

ประเด็นสำคัญ

● การวางตำแหน่งที่แม่นยำเป็นสิ่งสำคัญ: การดูแลให้เฟรมยึดเป็นสี่เหลี่ยมจัตุรัสอย่างสมบูรณ์ จะช่วยป้องกันแรงเค้นด้านข้าง และยืดอายุการใช้งานของลูกกลิ้งแบบใช้มอเตอร์ของคุณ

● การยึดแน่นหนา: การใช้เทคนิคแรงบิดสูงและเครื่องมือที่ปรับเทียบแล้วจะป้องกันการสั่นสะเทือนที่นำไปสู่ความล้มเหลวของฮาร์ดแวร์เชิงกล

● การบูรณาการด้านความปลอดภัย: การเดินสายไฟที่เหมาะสมของระบบ E-stop และเซอร์กิตเบรกเกอร์เป็นสิ่งสำคัญในการปกป้องทั้งผู้ปฏิบัติงานและ ลูกกลิ้งแบบใช้มอเตอร์

● การสอบเทียบประสิทธิภาพ: การปรับพารามิเตอร์ VFD และลอจิกเซ็นเซอร์อย่างละเอียดจะช่วยเพิ่มประสิทธิภาพการใช้พลังงานและลดการสึกหรอของเกียร์ภายใน

● การบำรุงรักษาเชิงรุก: การตรวจสอบสัญญาณความร้อนและการรักษารอบการหล่อลื่นจะป้องกันการหยุดทำงานโดยไม่คาดคิดในสภาพแวดล้อมทางอุตสาหกรรม

คู่มือการติดตั้งโดยละเอียดทีละขั้นตอนสำหรับลูกกลิ้งแบบใช้มอเตอร์

การบูรณาการที่ประสบความสำเร็จต้องอาศัยความแม่นยำทางกล มุมในการติดตั้งแม้การเบี่ยงเบนเล็กน้อยก็อาจทำให้เฟืองภายในเกิดการพันกัน ส่งผลให้อายุการใช้งานของอุปกรณ์สั้นลงอย่างมาก

การตรวจสอบก่อนการติดตั้งและการตรวจสอบการวางแนว

ก่อนแกะกล่องฮาร์ดแวร์ ให้ตรวจสอบว่าโครงยึดหรือฉากยึดเป็นสี่เหลี่ยมจัตุรัสพอดี ใช้เครื่องวัดระดับเลเซอร์เพื่อให้แน่ใจว่าทั้งสองด้านของสายพานลำเลียงหรือกรอบหน้าต่างขนานกัน การเอียงของโครงสร้างจะทำให้เกิดแรงเค้นด้านข้างบนลูกกลิ้งที่ขับเคลื่อนด้วยมอเตอร์ ซึ่งทำให้ตลับลูกปืนและพื้นผิวท่อสึกหรอไม่สม่ำเสมอ

การวางตำแหน่งปลายมอเตอร์และคนเดินเตาะแตะ

การวางแนวที่ถูกต้องเป็นสิ่งสำคัญสำหรับการจัดการสายเคเบิลและการกระจายแรงบิด ระบุด้านเอาท์พุตกำลัง (หัวมอเตอร์) และทางตัน (ไอเดลอร์) ตรวจสอบให้แน่ใจว่าจุดทางออกของสายเคเบิลหันหน้าออกจากชิ้นส่วนที่เคลื่อนไหวหรือขอบแหลมคมที่อาจกัดกร่อนฉนวนเมื่อเวลาผ่านไป

การยึดขายึด

ใช้เทคนิคการยึดด้วยแรงบิดสูงเพื่อยึดขายึด ลูกกลิ้งแบบใช้มอเตอร์จะสร้างแรงหมุนที่สำคัญระหว่างการสตาร์ท โดยเฉพาะอย่างยิ่งภายใต้ภาระเต็มพิกัด หากยึดขายึดไม่แน่น แรงสั่นสะเทือนที่เกิดขึ้นจะทำให้ฮาร์ดแวร์คลายตัวและทำให้เกิดปัญหาในการติดตาม

การใส่ลูกกลิ้งเข้าไปในวงเล็บ

ใช้งานเครื่องด้วยความระมัดระวังเพื่อหลีกเลี่ยงไม่ให้สายไฟภายในหรือเพลากลึงอย่างแม่นยำเสียหาย เลื่อนหัวมอเตอร์เข้าไปในโครงยึดที่กำหนดก่อน ตรวจดูให้แน่ใจว่าน็อตป้องกันการหมุนหรือ 'แฟลต' บนเพลาเข้าที่แล้ว เพื่อป้องกันไม่ให้มอเตอร์หมุนภายในตัวยึดแทนที่จะหมุน ท่อ ลูกกลิ้ง

การปรับระดับขั้นสุดท้ายและการตรวจสอบระยะห่าง

เมื่อนั่งแล้ว ให้ใช้เครื่องมือที่มีความแม่นยำเพื่อยืนยันว่าลูกกลิ้งแบบมอเตอร์มีระยะห่างเพียงพอจากเฟรม ไม่ควรมีการสัมผัสกันระหว่างท่อหมุนกับโครงสร้างที่อยู่กับที่ แรงเสียดทานที่นี่ทำหน้าที่เป็นเบรกโดยไม่ได้ตั้งใจ บังคับให้มอเตอร์ดึงกระแสไฟมากขึ้นและอาจเกิดความร้อนมากเกินไป

การทดสอบการเพิ่มพลังและการหมุนเบื้องต้น

ดำเนินการทดสอบการทำงาน 'ไม่โหลด' ก่อนที่จะติดสายพานหรือม่านใดๆ ตรวจสอบทิศทางการหมุนที่ตรงกับตรรกะการควบคุมของคุณ ฟังการสั่นสะเทือนที่ผิดปกติหรือเสียงบด สิ่งเหล่านี้มักจะบ่งบอกถึงการวางแนวที่ไม่ตรงที่เกิดขึ้นระหว่างขั้นตอนการยึด

เครื่องมือและส่วนประกอบที่จำเป็นสำหรับการตั้งค่าที่ราบรื่น

การติดตั้งแบบมืออาชีพต้องใช้มากกว่ากล่องเครื่องมือมาตรฐาน อุปกรณ์พิเศษช่วยให้แน่ใจว่าลูกกลิ้งแบบใช้มอเตอร์ทำงานภายในเกณฑ์ความคลาดเคลื่อนที่ออกแบบไว้

ฮาร์ดแวร์เครื่องกลที่จำเป็น

ประแจมาตรฐานมักขาดความแม่นยำที่จำเป็นสำหรับการตั้งค่าทางอุตสาหกรรม เราขอแนะนำ:

● ตัวขับแรงบิด: เพื่อแรงกดที่สม่ำเสมอบนแผงขั้วต่อและสกรูยึด

● เลเซอร์ปรับระดับ: เพื่อให้มั่นใจถึงการวางแนวสายพานลำเลียงในระยะยาว

● คีมถ่างแหวนล็อก: จำเป็นหากลูกกลิ้งแบบใช้มอเตอร์ของคุณใช้แหวนยึดภายนอกเพื่อความปลอดภัยของเพลา

สิ่งจำเป็นในการเชื่อมต่อไฟฟ้า

ระบบอุตสาหกรรมมักใช้ขั้วต่อ M12 เพื่อการติดที่รวดเร็วและปลอดภัย ตรวจสอบให้แน่ใจว่าคุณมีเกจสายไฟที่ถูกต้อง (โดยทั่วไปคือ 18–22 AWG สำหรับมอเตอร์กระแสตรง) เพื่อจัดการกับกระแสไฟสูงสุดโดยไม่ให้แรงดันไฟฟ้าตก

ข้อกำหนดอินเทอร์เฟซการควบคุม

ลูกกลิ้งแบบใช้มอเตอร์ต้องใช้ 'สมอง' ซึ่งอาจเป็นตัวรับสัญญาณระยะไกลแบบธรรมดาสำหรับมู่ลี่หรือ PLC (Programmable Logic Controller) ที่ซับซ้อนสำหรับโลจิสติกส์ B2B ตรวจสอบให้แน่ใจว่าการ์ดควบคุมเข้ากันได้กับแรงดันไฟฟ้าและโปรโตคอลการสื่อสารของมอเตอร์ (เช่น Modbus หรือ EtherNet/IP)

หมวดหมู่เครื่องมือ	รายการสำคัญ	วัตถุประสงค์
การจัดตำแหน่ง	ระดับเลเซอร์	ป้องกันความเครียดจากแบริ่งด้านข้าง
ไฟฟ้า	มัลติมิเตอร์	ตรวจสอบความเสถียรของแรงดันไฟฟ้าที่มอเตอร์
การยึด	ประแจวัดแรงบิดที่ปรับเทียบแล้ว	ป้องกันไม่ให้เหล็กยึดคลายจากการสั่นสะเทือน

การรวมสายไฟและความปลอดภัยสำหรับลูกกลิ้งแบบใช้มอเตอร์

ความปลอดภัยและความน่าเชื่อถือแยกกันไม่ออกในการติดตั้งระบบไฟฟ้า งานเดินสายไฟที่สะอาดจะป้องกันการลัดวงจรและทำให้มั่นใจว่าระบบจะตอบสนองต่ออินพุตฉุกเฉินได้อย่างถูกต้อง

แผนภาพการเดินสายไฟและการกำหนดค่าพิน

การถอดรหัสสีสายไฟมาตรฐานเป็นขั้นตอนแรก สำหรับชุดลูกกลิ้งที่ใช้มอเตอร์กระแสตรง สีแดงและสีดำมักจะแสดงถึงกำลัง ในขณะที่สายไฟเพิ่มเติมจะควบคุมความเร็ว (0-10V) หรือทิศทาง โปรดดูแผนผังเฉพาะที่ให้มาพร้อมกับอุปกรณ์เสมอ เนื่องจากสี 'มาตรฐาน' อาจแตกต่างกันระหว่างผู้ผลิตในยุโรปและอเมริกา

บูรณาการระบบหยุดฉุกเฉิน (E-Stop)

ต่อสายลูกกลิ้งแบบใช้มอเตอร์เข้ากับวงจรความปลอดภัยของสถานที่ที่กว้างขึ้น ช่วยให้มั่นใจได้ว่าการกดปุ่ม E-Stop เพียงปุ่มเดียวจะตัดกำลังไปยังลูกกลิ้งทั้งหมดพร้อมกัน ป้องกัน 'กองซ้อน' หรือการบาดเจ็บระหว่างการติดขัด

การป้องกันการโอเวอร์โหลดและเซอร์กิตเบรกเกอร์

เลือกการป้องกันความร้อนที่ตรงกับแอมป์เต็มโหลด (FLA) ของมอเตอร์ หากลูกกลิ้งที่ใช้มอเตอร์พบกับสิ่งกีดขวางทางกายภาพ ตัวป้องกันโอเวอร์โหลดควรเคลื่อนที่ก่อนที่ขดลวดมอเตอร์จะไหม้ การเพิ่มง่ายๆ นี้ช่วยประหยัดค่าใช้จ่ายในการเปลี่ยนได้หลายพัน

การปรับเทียบประสิทธิภาพและการตั้งค่าความเร็ว

เมื่อลูกกลิ้งแบบใช้มอเตอร์หมุนแล้ว จะต้องปรับให้ตรงตามความต้องการเฉพาะของการใช้งานของคุณ

การปรับพารามิเตอร์ไดรฟ์ความถี่ตัวแปร (VFD)

สำหรับลูกกลิ้ง AC การปรับ VFD อย่างละเอียดถือเป็นสิ่งสำคัญ ตั้งค่าความเร็วทางลาดขึ้นและลงทีละน้อย (การเร่งความเร็ว/การลดความเร็ว) การสตาร์ทแบบนุ่มนวลช่วยลดแรงกระแทกทางกลบนเฟืองภายใน ช่วยยืดอายุการใช้งานของลูกกลิ้งแบบใช้มอเตอร์ได้อย่างมาก

การซิงโครไนซ์ลูกกลิ้งมอเตอร์หลายตัว

ในสายพานลำเลียง ลูกกลิ้งคู่ขนานจะต้องเคลื่อนที่ด้วยความเร็วเท่ากัน ใช้การกำหนดค่าหลัก-รองในตรรกะตัวควบคุมของคุณ ดังนั้นหากลูกกลิ้งแบบมอเตอร์ตัวหนึ่งทำงานช้าลงเนื่องจากการบรรทุก ลูกกลิ้งที่เหลือจะปรับเพื่อป้องกันการโก่งงอของวัสดุหรือการติดขัด

การรวมเซ็นเซอร์สำหรับลอจิกอัตโนมัติ

ติดตั้งโฟโต้อายหรือสวิตช์ใกล้เคียงเพื่อสั่งงานมอเตอร์เมื่อจำเป็นเท่านั้น ตรรกะ 'การทำงานตามความต้องการ' นี้ช่วยลดการใช้พลังงานและลดชั่วโมงการทำงานทั้งหมดให้เหลือน้อยที่สุด ทำให้อายุการใช้งานของอุปกรณ์เพิ่มขึ้นเป็นสองเท่าอย่างมีประสิทธิภาพ

การแก้ไขปัญหาข้อผิดพลาดในการติดตั้งทั่วไป

แม้ว่าจะมีการตั้งค่าอย่างระมัดระวัง แต่ปัญหาก็ยังเกิดขึ้นได้ การรู้วิธีการวินิจฉัยอย่างรวดเร็วช่วยลดเวลาหยุดทำงานให้เหลือน้อยที่สุด

แก้ไขปัญหาการวางแนวและการติดตามที่ไม่ตรง

หากสายพานหรือสิ่งของ 'เดิน' ไปด้านใดด้านหนึ่ง ลูกกลิ้งที่ขับเคลื่อนด้วยมอเตอร์ไม่น่าจะตั้งฉากกับเฟรม ปรับขายึดโดยเพิ่มทีละน้อย บ่อยครั้งที่การเคลื่อนไหวเพียง 1-2 มม. ก็เพียงพอที่จะแก้ไขการติดตามได้

การแก้ปัญหาเสียงรบกวนหรือการสั่นสะเทือนที่มากเกินไป

การสั่นสะเทือนมักเกิดจากฮาร์ดแวร์หลวมหรือการรบกวนเกียร์ภายใน ตรวจสอบสลักเกลียวยึดก่อน หากยังมีเสียงดังอยู่ ให้แยกลูกกลิ้งออกจากโหลด หากยังสั่นอยู่ มอเตอร์ภายในอาจวางไม่ตรงจากโรงงานหรือเสียหายระหว่างการขนส่ง

การแก้ไขข้อผิดพลาดการเชื่อมต่อไฟฟ้า

หากลูกกลิ้งแบบใช้มอเตอร์ไม่ตอบสนอง ให้ใช้มัลติมิเตอร์เพื่อตรวจสอบพลังงานที่หัวมอเตอร์ หากมีกระแสไฟ แต่ไม่มีการเคลื่อนไหว ให้ตรวจสอบสัญญาณควบคุม (PWM หรือ 0-10V) บ่อยครั้งที่สายกราวด์หลวมเป็นสาเหตุของการทำงาน 'ไม่สม่ำเสมอ'

อาการ	สาเหตุที่เป็นไปได้	สารละลาย
เสียงหอนสูง	สายพานแรงดึงมากเกินไป	คลายความตึงเครียดตามข้อกำหนดของผู้ผลิต
การเริ่มต้นเป็นระยะ	สายไฟควบคุมหลวม	ติดตั้งขั้วต่อ M12 หรือขั้วต่อขั้วต่อกลับเข้าที่
มอเตอร์ทำงานร้อน	โอเวอร์โหลดอย่างต่อเนื่อง	ตรวจสอบแรงเสียดทานทางกลหรือลดภาระ

โปรโตคอลการบำรุงรักษาเพื่อปกป้องการลงทุนในการติดตั้งของคุณ

แนวทางเชิงรุกช่วยให้มั่นใจได้ว่าลูกกลิ้งแบบใช้มอเตอร์ของคุณยังคงเป็นทรัพย์สินมากกว่าหนี้สิน

รอบการหล่อลื่นและการตรวจสอบตามกำหนดเวลา

แม้ว่าลูกกลิ้งสมัยใหม่จำนวนมากจะ 'ทาจารบีตลอดอายุการใช้งาน' แบริ่งภายนอกและลูกกลิ้งรองรับมักต้องการการหล่อลื่นเป็นระยะ ตรวจสอบความสมบูรณ์ของเปลือกลูกกลิ้งแบบใช้มอเตอร์เพื่อดูสัญญาณของการสึกหรอหรือการสะสมตัวที่อาจทำให้เกิดความไม่สมดุล

การตรวจสอบลายเซ็นความร้อน

ใช้เทอร์โมมิเตอร์อินฟราเรดเพื่อสร้างอุณหภูมิ 'พื้นฐาน' ระหว่างการทำงานปกติ หากลูกกลิ้งแบบใช้มอเตอร์แสดงอุณหภูมิเพิ่มขึ้น 20% เมื่อเวลาผ่านไป แสดงว่ามีการเสียดสีภายในหรือความเครียดทางไฟฟ้า ซึ่งช่วยให้สามารถวางแผนการเปลี่ยนทดแทนก่อนที่ความล้มเหลวทั้งหมดจะหยุดการผลิต

การอัปเดตซอฟต์แวร์และเฟิร์มแวร์สำหรับ Smart Rollers

สำหรับลูกกลิ้งที่รวมอยู่ใน IoT หรือระบบอาคารอัจฉริยะ ตรวจสอบให้แน่ใจว่าเฟิร์มแวร์เป็นปัจจุบัน การอัปเดตมักจะรวมถึงอัลกอริธึมการจัดการแรงบิดที่ได้รับการปรับปรุงและการรายงานการวินิจฉัยที่ดีขึ้น ซึ่งปรับประสิทธิภาพของลูกกลิ้งแบบใช้มอเตอร์ให้เหมาะสมที่สุด

การเปรียบเทียบรูปแบบการติดตั้งลูกกลิ้งแบบใช้มอเตอร์: ไหนดีที่สุด?

การเลือกรูปแบบการติดตั้งที่เหมาะสมจะกำหนดความง่ายในการบำรุงรักษาหรือเปลี่ยนเครื่องในอนาคต

การกำหนดค่ามอเตอร์ภายในและภายนอก

มอเตอร์ภายใน (ดรัมมอเตอร์) ประหยัดพื้นที่และได้รับการปกป้องจากสิ่งแวดล้อม ทำให้เหมาะสำหรับเกรดอาหารหรือพื้นที่แคบ มอเตอร์ภายนอกที่ขับเคลื่อนด้วยโซ่ช่วยให้เข้าถึงการซ่อมแซมได้ง่ายขึ้น แต่ต้องมีการป้องกันและบำรุงรักษาระบบขับเคลื่อนมากขึ้น

เพลาคงที่กับสปริงโหลด

เพลาแบบสปริงช่วยให้ติดตั้งได้อย่างรวดเร็ว คุณสามารถกดเพลา เลื่อนลูกกลิ้งแบบมอเตอร์เข้าไปในเฟรม และปล่อยให้ 'เด้ง' เข้าไปในรู

ชุดติดตั้งสำหรับงานหนักและงานเบา

ห้าม 'อยู่ใต้ขายึด' มอเตอร์แรงบิดสูง ชุดอุปกรณ์สำหรับงานเบาอาจประหยัดเงินล่วงหน้าแต่จะยืดหยุ่นเมื่อโหลด ซึ่งนำไปสู่ปัญหาการจัดตำแหน่งที่กล่าวไว้ข้างต้น จับคู่ความหนาของวัสดุของตัวยึดกับอัตราแรงบิดสูงสุดของลูกกลิ้งแบบมอเตอร์เสมอ

บทสรุป

ความสำเร็จขึ้นอยู่กับการปรับระดับที่แม่นยำ การเดินสายที่ปลอดภัย และการสอบเทียบอย่างระมัดระวัง เมื่อทำตามขั้นตอนเหล่านี้ คุณมั่นใจได้ว่า ลูกกลิ้งที่ใช้มอเตอร์ dlmd ของคุณ ทำงานเงียบๆ และใช้งานได้นานหลายปี ลูกกลิ้งประสิทธิภาพสูงเหล่านี้มีความทนทานที่เหนือกว่าและบูรณาการได้อย่างราบรื่นสำหรับการตั้งค่าทางอุตสาหกรรม วัดผลสองครั้งเสมอเพื่อปกป้องการลงทุนของคุณ ให้วิศวกรผู้เชี่ยวชาญของเราแนะนำโครงการระบบอัตโนมัติครั้งต่อไปของคุณให้มีประสิทธิภาพสูงสุด

คำถามที่พบบ่อย

ถาม: เหตุใดการจัดตำแหน่งจึงมีความสำคัญเมื่อคุณติดตั้งลูกกลิ้งแบบใช้มอเตอร์

ตอบ: การจัดตำแหน่งที่แม่นยำจะช่วยป้องกันความเครียดด้านข้าง ลดเสียงรบกวน และหลีกเลี่ยงความล้มเหลวของลูกกลิ้งที่ใช้มอเตอร์ก่อนเวลาอันควร

ถาม: ฉันจะต่อสายลูกกลิ้งแบบใช้มอเตอร์เพื่อความปลอดภัยได้อย่างไร

ตอบ: ประกอบลูกกลิ้งแบบใช้มอเตอร์เข้ากับวงจร E-stop และใช้เซอร์กิตเบรกเกอร์ที่เหมาะสม

ถาม: เครื่องมือใดบ้างที่จำเป็นสำหรับการตั้งค่าลูกกลิ้งแบบใช้มอเตอร์

ตอบ: คุณต้องมีเครื่องวัดระดับเลเซอร์ ประแจทอร์ค และมัลติมิเตอร์สำหรับการติดตั้งลูกกลิ้งแบบใช้มอเตอร์แบบมืออาชีพ

ถาม: ทำไมลูกกลิ้งแบบใช้มอเตอร์ของฉันถึงสั่น

ตอบ: การสั่นสะเทือนมักเกิดจากการยึดที่หลวมหรือการปรับระดับเพลาลูกกลิ้งด้วยมอเตอร์ที่ไม่ดี
